در این صفحه قرار است انواع جرثقیل سقفی را دقیق، کاربردی و قابل‌تصمیم‌گیری بشناسید؛ از جرثقیل سقفی تک‌پل و دوپل تا زنجیری و سیم‌بکسلی، همچنین تفاوت‌های مهمی مثل آویز (Underslung) و رونشین (Top Running). اگر هدف شما انتخاب مدل مناسب پروژه و استعلام قیمت است، همین ابتدا بدانید که قیمت جرثقیل سقفی به عواملی مثل ظرفیت، دهانه، کلاس کاری، ارتفاع بالابری، نوع بالابر، برند و آپشن‌های کنترلی بستگی دارد. برای دریافت پیشنهاد فنی و قیمت دقیق، با جرثقیل قلی‌زاده تماس بگیرید.
استعلام قیمت و مشاوره انتخاب جرثقیل سقفی
برای معرفی مدل مناسب، این موارد را اعلام کنید: ظرفیت (تن)، دهانه سالن، ارتفاع زیر قلاب، نوع سازه سوله، چرخه کاری (سبک/متوسط/سنگین) و برق (تک‌فاز/سه‌فاز).
دسته‌بندی انواع جرثقیل سقفی (نقشه راه سریع)
به‌صورت عملی، «انواع اورهدکرین» را می‌توان از چند زاویه دسته‌بندی کرد:
- از نظر تعداد پل: تک‌پل / دوپل
- از نظر نوع بالابر: زنجیری / سیم‌بکسلی
- از نظر نحوه نصب روی ریل: رونشین (Top Running) / آویز (Underslung)
- از نظر کاربری و فرم سازه: سقفی سوله، آویز مونوریل، نیم‌دروازه‌ای، دروازه‌ای، بازویی (جدا از اورهدکرین کلاسیک)
میتوانید راهنمای طراحی و ساخت جرثقیل سقفی دروازه ای را در مقاله مرتبط با آن مشاهده نمایید.

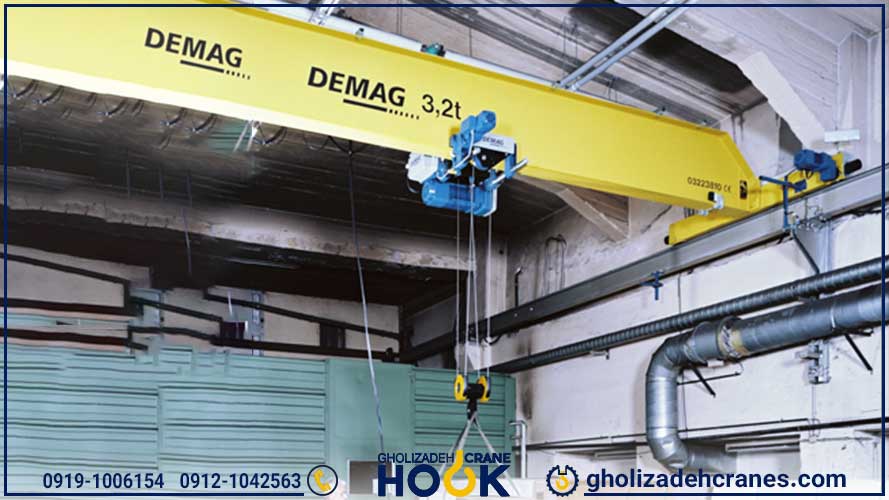

۱) جرثقیل سقفی تک‌پل (Single Girder Overhead Crane)
در جرثقیل سقفی تک‌پل، یک شاه‌تیر اصلی (پل) بین دو کلگی قرار می‌گیرد و حرکت پل روی ریل‌های طولی سالن انجام می‌شود. بالابر (Hoist) روی همان پل حرکت عرضی دارد و بار را بالا/پایین می‌کند. این مدل معمولاً برای ظرفیت‌های سبک تا متوسط و سالن‌هایی که محدودیت بودجه یا محدودیت سازه دارند انتخاب می‌شود.
مزایای جرثقیل سقفی تک‌پل
- هزینه خرید، نصب و نگهداری معمولاً کمتر از دوپل
- وزن مرده کمتر و فشار سازه‌ای پایین‌تر روی سوله
- مناسب برای کارگاه‌ها، انبارها، خطوط مونتاژ و کاربری‌های سبک تا متوسط
محدودیت‌های تک‌پل
- ارتفاع قلاب (Hook Approach) معمولاً کمتر از دوپل
- برای ظرفیت‌ها و کلاس کاری سنگین، انتخاب‌های محدودتری دارد

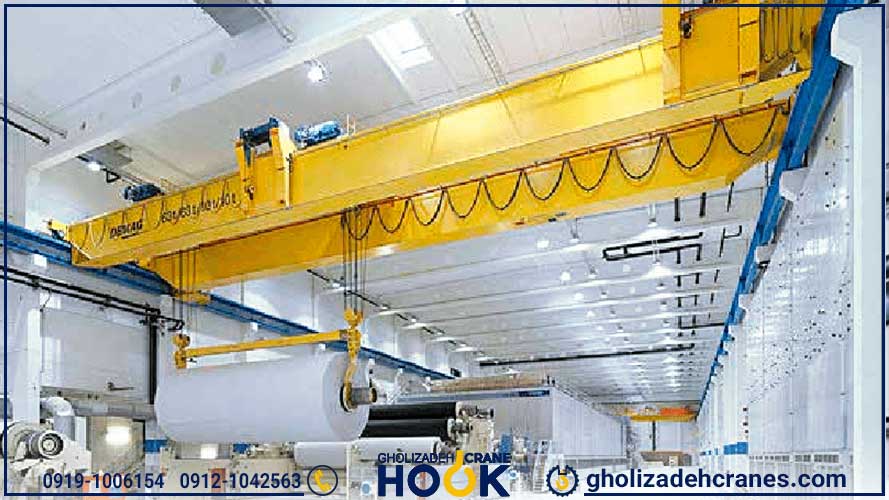

۲) جرثقیل سقفی دوپل (Double Girder Overhead Crane)
جرثقیل سقفی دوپل دارای دو شاه‌تیر موازی است و کالسکه بالابر بین دو پل قرار می‌گیرد. این ساختار امکان استفاده از بالابر قدرتمندتر، پایداری بهتر و دسترسی مناسب‌تر به ارتفاع بالابری را فراهم می‌کند. اگر پروژه شما تناژ بالا، کار مداوم یا ارتفاع‌گیری بیشتر می‌خواهد، دوپل معمولاً انتخاب حرفه‌ای‌تری است.
برای جزئیات فنی بیشتر میتوانید صفحه جرثقیل سقفی دوپل را هم ببینید.
مزایای جرثقیل سقفی دوپل
- مناسب برای ظرفیت‌های بالا و کلاس کاری سنگین
- پایداری بهتر در دهانه‌های بزرگ
- امکان دستیابی بهتر به ارتفاع بالابری و نصب تجهیزات جانبی بیشتر
نکته اجرایی مهم
دوپل معمولاً نیازمند سازه قوی‌تر، ریل‌گذاری دقیق‌تر و فضای نصب مناسب است؛ بنابراین قبل از سفارش، بررسی سازه سوله و محاسبات ریل و؛ بنابراین قبل از سفارش، بررسی سازه سوله و محاسبات ریل و;”>۳) جرثقیل سقفی زنجیری (Chain Hoist Overhead Crane)
در جرثقیل‌های سقفی با بالابر زنجیری، بار به وسیله زنجیر بار (Load Chain) آویزان می‌شود و بالابر (برقی یا دستی) وظیفه بالا/پایین‌کردن را دارد. زنجیری‌ها معمولاً برای ظرفیت‌های پایین‌تر، سرویس‌های سبک‌تر و فضاهای کارگاهی انتخاب رایجی هستند؛ مخصوصاً وقتی دقت در جابه‌جایی قطعات کوچک‌تر مهم باشد.
چه زمانی زنجیری انتخاب خوبی است؟
- ظرفیت‌های سبک
- کاربری کارگاهی، تعمیرگاهی و مونتاژ
- فضای محدود و نیاز به نصب ساده‌تر
جهت دریافت اطلاعات بیشتر مقاله راهنمای انتخاب جرثقیل سقفی سوله را مطالعه نمایید.

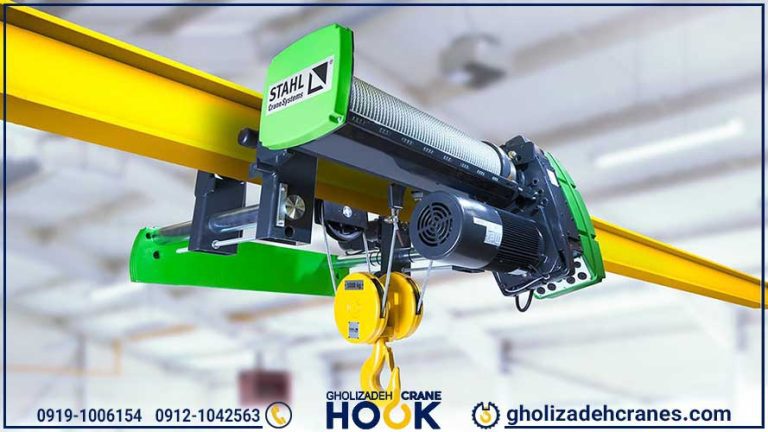

۴) جرثقیل سقفی سیم‌بکسلی (Wire Rope Hoist Overhead Crane)
در مدل سیم‌بکسلی، بار توسط سیم‌بکسل و درام بالابر جابه‌جا می‌شود. این نوع بالابر عموماً برای تناژهای بالاتر، سرویس‌های مداوم‌تر و سرعت/کلاس کاری سنگین‌تر کاربرد بیشتری دارد. به همین دلیل، در بسیاری از پروژه‌های صنعتی، مخصوصاً در دوپل‌ها، بالابر سیم‌بکسلی انتخاب اصلی است.
۵) جرثقیل سقفی رونشین و آویز (Top Running vs Underslung)
یک تفاوت کلیدی در انتخاب «انواع جرثقیل سقفی»، نحوه قرارگیری پل روی ریل است:
جرثقیل سقفی رونشین (Top Running)
در حالت رونشین، کلگی‌ها روی ریل‌های نصب‌شده روی تیر حمال (Runway Beam) حرکت می‌کنند. این مدل رایج‌ترین نوع اورهدکرین در سوله‌های صنعتی است و برای دهانه‌ها و ظرفیت‌های بالاتر انتخاب استانداردتری محسوب می‌شود.
جرثقیل سقفی آویز (Underslung / Under Running)
در حالت آویز، پل از زیر ریل یا تیر حمال آویزان می‌شود. این مدل در برخی فضاهای خاص با محدودیت سازه یا نیاز به پوشش حرکتی متفاوت استفاده می‌شود و معمولاً برای ظرفیت‌های سبک‌تر مناسب‌تر است.
۶) سایر مدل‌های مرتبط (برای انتخاب درست پروژه)
علاوه بر اورهدکرین کلاسیک تک‌پل و دوپل، مدل‌های دیگری هم در پروژه‌ها دیده می‌شود:

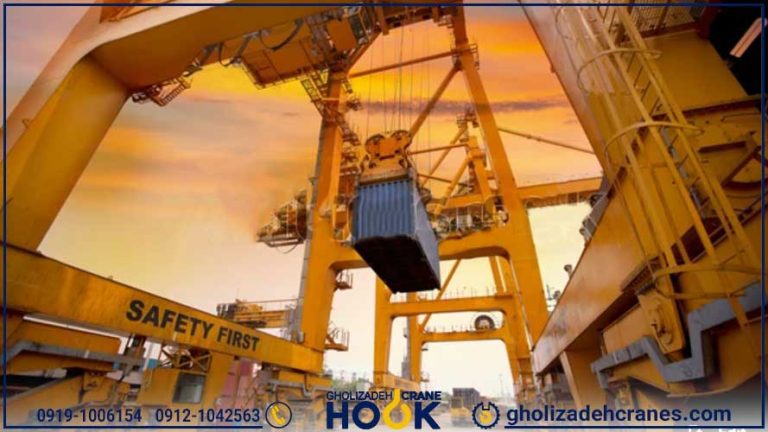

- جرثقیل دروازه‌ای و نیم‌دروازه‌ای: مناسب محوطه‌های باز، کارگاه‌های روباز و مسیرهایی که امکان ریل‌گذاری زمینی وجود دارد. (راهنمای خرید: جرثقیل دروازه‌ای و نیم‌دروازه‌ای)
- جرثقیل بازویی (Jib Crane): مناسب ایستگاه‌های کاری ثابت و پوشش شعاعی یک محدوده مشخص. (جرثقیل بازویی)
کاربرد انواع جرثقیل سقفی در صنایع مختلف
جرثقیل سقفی
در صنایع و محیط‌های گوناگون استفاده می‌شود. در ادامه چند نمونه از رایج‌ترین کاربردها را می‌بینید:
صنایع فلزی
در صنایع فلزی، جرثقیل سقفی کارگاهی برای جابه‌جایی قطعات سنگین، ورق‌ها، قالب‌ها و تجهیزات تولید استفاده می‌شود.
صنایع پتروشیمی
در پتروشیمی و صنایع مشابه، از انواع بالابر سقفی برای جابه‌جایی تجهیزات، قطعات سنگین و فرآیندهای تعمیرات اساسی استفاده می‌شود.
صنایع خودروسازی
در خودروسازی، جرثقیل سقفی در خطوط مونتاژ، جابه‌جایی قالب‌ها و قطعات سنگین نقش کلیدی دارد.
انبارها و مراکز لجستیک
برای بارگیری، دپوی کالا و انتقال بارهای سنگین در انبارهای صنعتی، جرثقیل سقفی یک راهکار قابل اتکاست.
بنادر، فرودگاه‌ها و مراکز تعمیراتی
در مراکز بزرگ تعمیراتی و صنایع سنگین، اورهدکرین‌ها برای جابه‌جایی مجموعه‌های بزرگ، قطعات حجیم و تجهیزات استفاده می‌شوند.
معادن و صنایع معدنی
در بخش معدن، بالابر سقفی برای جابه‌جایی قطعات، تجهیزات و مجموعه‌های سنگین خطوط خردایش و فرآوری کاربرد دارد.
راهنمای انتخاب: کدام نوع جرثقیل سقفی برای شما مناسب‌تر است؟
| شرایط پروژه | انتخاب پیشنهادی | چرا؟ |
|---|---|---|
| بودجه محدود + کاربری سبک تا متوسط | تک‌پل | هزینه کمتر، وزن کمتر، نگهداری ساده‌تر |
| تناژ بالا یا سرویس مداوم (چرخه کاری سنگین) | دوپل + بالابر سیم‌بکسلی | پایداری، ظرفیت بالاتر و مناسب کار صنعتی سنگین |
| قطعات سبک، مونتاژ و تعمیرگاهی | بالابر زنجیری | ساده، اقتصادی و مناسب ظرفیت‌های پایین‌تر |
| نیاز به دوام بالاتر و کارکرد صنعتی | بالابر سیم‌بکسلی | مناسب سرویس‌های سنگین‌تر و تناژ بالاتر |
برای انتخاب دقیق، بهتر است قبل از خرید، مشخصات پروژه (ظرفیت، دهانه، ارتفاع زیر قلاب، کلاس کاری، برق و شرایط محیطی) بررسی شود. همچنین برای خرید میتوانید راهنمای خرید جرثقیل سقفی را نیز مطالعه کنید.
نکات مهم ایمنی و نگهداری برای انواع جرثقیل سقفی
در زمان بهره‌برداری از جرثقیل سقفی، رعایت اصول ایمنی و سرویس دوره‌ای حیاتی است:
- آموزش اپراتور: کاربر باید آموزش ایمنی و کاربری صحیح را دریافت کند.
- بازرسی قبل از شروع کار: قلاب، سیم‌بکسل/زنجیر، ترمز، کلیدهای فرمان و لیمیت‌ها بررسی شوند.
- سرویس و نگهداری دوره‌ای: گریس‌کاری، تنظیمات، کنترل فرسایش و تعویض قطعات مصرفی طبق برنامه انجام شود.
- عدم بارکشی مایل (Side Pull): بار باید به‌صورت عمودی بلند شود تا از شکست قطعات و حوادث جلوگیری گردد.
- رعایت ظرفیت نامی: از اضافه‌بار (Overload) خودداری شود.
- استفاده از تجهیزات حفاظت فردی: کلاه، کفش و دستکش ایمنی در محیط‌های صنعتی ضروری است.
- شرایط محیطی: گردوغبار، رطوبت، دما، مواد خورنده و… در انتخاب نوع جرثقیل و قطعات اثر مستقیم دارد.
- برچسب و پلاک مشخصات: اطلاعات ظرفیت، کلاس کاری، مدل و مشخصات سازنده باید روی دستگاه واضح باشد.
سؤالات متداول درباره انواع جرثقیل سقفی
تفاوت اصلی جرثقیل سقفی تک‌پل و دوپل چیست؟
تک‌پل یک شاه‌تیر اصلی دارد و معمولاً اقتصادی‌تر است؛ دوپل دو شاه‌تیر دارد و برای تناژ بالاتر، کارکرد صنعتی سنگین و دستیابی بهتر به ارتفاع بالابری مناسب‌تر است.
جرثقیل زنجیری بهتر است یا سیم‌بکسلی؟
برای ظرفیت‌های سبک و کاربری‌های کارگاهی، زنجیری گزینه ساده و اقتصادی است؛ برای تناژ بالاتر، سرویس مداوم و محیط‌های صنعتی، سیم‌بکسلی معمولاً انتخاب حرفه‌ای‌تر است.
برای استعلام قیمت جرثقیل سقفی چه اطلاعاتی لازم است؟
ظرفیت (تن)، دهانه سالن، ارتفاع زیر قلاب، کلاس کاری/چرخه کار، نوع بالابر (زنجیری یا سیم‌بکسلی)، نوع نصب (رونشین/آویز)، برند/آپشن‌ها و شرایط محیطی.
جمع‌بندی
در این راهنما با انواع جرثقیل سقفی آشنا شدید: تک‌پل و دوپل، زنجیری و سیم‌بکسلی، و نکات مهم انتخاب بر اساس شرایط پروژه. اگر قصد خرید دارید یا می‌خواهید درباره انتخاب مدل مناسب و قیمت جرثقیل سقفی (بر اساس ظرفیت، دهانه، برند و آپشن‌ها) اطلاعات دقیق بگیرید، از هر شهری که هستید (اصفهان ، تبریز ، مشهد ، کرج ، اراک ، اهواز ،کرمان ، سیرجان ، رفسنجان و … ) میتوانید با جرثقیل قلی‌زاده تماس بگیرید تا متناسب با پروژه‌تان مشاوره فنی و پیشنهاد قیمت ارائه شود.
