در محیطهای صنعتی و کارخانجات مدرن، حرکت ایمن، کنترلشده و بدون تنش بارهای سنگین، اصلیترین شاخص کارایی سیستمهای جابجایی مواد است. سالها جرثقیلهای صنعتی به صورت کنتاکتوری و ضربهای (تکسرعته یا دوسرعته دالاندر) کار میکردند؛ سیستمی که با هر استارت و استپ، ضربه شدیدی به سازه سوله، پلها، گیربکس و از همه مهمتر بار در حال حمل وارد میکرد. امروزه استفاده از اینورتر جرثقیل سقفی (درایو فرکانس متغیر یا VFD) استانداردی الزامی در طراحی تابلو برق و نوسازی جرثقیلها است.
نصب درایو روی موتورهای حرکت طولی (Long Travel)، حرکت عرضی (Cross Travel) و بالابری (Hoisting)، علاوه بر افزایش چشمگیر راندمان کاری و ایمنی، استهلاک مکانیکی قطعات را به حداقل میرساند. در این مقاله مهندسی، به بررسی جامع نحوه کارکرد اینورتر در جرثقیل، ساختار تابلو برق استاندارد، محاسبه و انتخاب مقاومت ترمز و استانداردهای حاکم بر طراحی بر اساس استاندارد ایمنی درایوهای صنعتی IEC 61800 میپردازیم.
اینورتر یا درایو فرکانسی در جرثقیل سقفی چگونه کار میکند؟
اینورتر (Variable Frequency Drive – VFD) یک کنترلکننده دور موتور است که با دریافت برق سهفاز شبکه (ولتاژ و فرکانس ثابت ۵۰ هرتز)، ابتدا آن را به جریان مستقیم (DC) تبدیل کرده و سپس با مدولاسیون عرض پالس (PWM)، ولتاژ و فرکانس متغیر تولید میکند. سرعت چرخش موتور آسنکرون به صورت مستقیم با فرکانس ورودی رابطه دارد:
N = (120 × f) / P
که در آن N دور بر دقیقه (RPM)، f فرکانس و P تعداد قطبهای موتور است. با تغییر نرم فرکانس از صفر تا ۵۰ هرتز (یا بالاتر)، موتور بدون هیچگونه ضربه مکانیکی از حالت سکون به سرعت نامی میرسد و بار با شیب شتاب ملایم (Ramp Up / Ramp Down) شروع به حرکت و توقف میکند.
۵ مزیت کلیدی نصب اینورتر روی جرثقیل سقفی
تجهیز تابلو برق به درایوهای فرکانسی سرمایهگذاری پرسودی است که در کوتاهمدت از طریق کاهش هزینههای تعمیر و نگهداری هزینههای خود را جبران میکند:
۱. حذف ضربه، تنشهای سازهای و پدیده کله کردن بار (Anti-Sway)
در راهاندازی کنتاکتوری مستقیم (DOL)، موتور با حداکثر گشتاور استارت میخورد که منجر به پرش ناگهانی کالسکه یا پل و تاب خوردن شدید بار آویزان میشود. اینورتر با ایجاد شیبهای شتابگیری و کاهش سرعت خطی (Acceleration/Deceleration S-Curve)، حرکت را کاملاً بدون لرزش کرده و مانع از شوک به استراکچر سوله و قلاب میشود.
۲. افزایش چندبرابری عمر چرخها، گیربکس و کوپلینگها
شوکهای ضربهای در سیستمهای قدیمی، علت اصلی شکستن دندههای گیربکس، ساییدگی لبه چرخها، خوردگی ریل تیر حمال و گشاد شدن جای خار شفتهاست. شروع نرم و توقف تدریجی با درایو، طول عمر الکتروموتور و گیربکس و قطعات مکانیکی محرک را تا بیش از ۳ برابر افزایش میدهد.
۳. امکان کنترل میکرومتری و موقعیتیابی دقیق بار (Inching & Micro-Speed)
در صنایعی نظیر قالبسازی، ریختهگری، مونتاژ ماشینآلات حساس و ماشینکاری سنگین، اپراتور نیاز دارد بار را با سرعت بسیار پایین (مثلاً ۱ یا ۲ هرتز) در حد میلیمتر جابجا کند. اینورتر به اپراتور اجازه میدهد با تنظیم فرکانس پایدار، بدون داغ شدن موتور به سرعتهای خزشی دقیق دست یابد.
۴. کاهش چشمگیر جریان راهاندازی و بهینهسازی مصرف انرژی
جریان راهاندازی در استارت مستقیم موتور میتواند به ۶ تا ۸ برابر جریان نامی برسد که باعث افت ولتاژ شدید در کارگاه و پریدن فیوزها میشود. اینورتر جریان استارت را در محدوده ۱ تا ۱.۲ برابر جریان نامی کنترل کرده و هزینههای دیماند برق و مصرف انرژی را به طور محسوسی کاهش میدهد.
۵. کاهش استهلاک و افزایش طول عمر لنت ترمز مکانیکی
در سیستمهای اینورتری، توقف بار در وهله اول توسط درایو و با فرآیند ترمز الکتریکی (تزریق فرکانس کاهنده یا DC Braking) انجام میشود. زمانی که سرعت موتور تقریباً به صفر رسید، ترمز مگنت مکانیکی عمل کرده و شفت را قفل میکند؛ بنابراین لنت ترمز جرثقیل دچار سایش و اصطکاک حرارتی نمیشود.
تفاوت حیاتی اینورتر بالابری (Hoisting) با اینورتر حرکت طولی و عرضی
یکی از اشتباهات رایج کارگاهی، استفاده از اینورترهای سبک یا مدهای کنترلی عمومی (V/F) برای موتور قلاب (بالابری) است. کاربرد درایو در جرثقیل سقفی به دو بخش مجزا با الزامات متفاوت تقسیم میشود:
| ویژگی / بخش | حرکت طولی و عرضی (پل و کالسکه) | حرکت بالابری و قلاب (Hoisting) |
|---|---|---|
| مد کنترلی پیشنهادی | Sensorless Vector Control (حلقه باز) | Closed-Loop Vector Control (با انکودر) |
| گشتاور در سرعت صفر | متوسط (حدود ۱۰۰٪) | بسیار بالا (حداقل ۱۵۰ تا ۲۰۰٪) |
| منطق کنترل ترمز مکانیکی | ساده / وابسته به فرمان حرکت | لاجیک ترمز پیشرفته (Brake Logic Control) |
| ریسک سقوط بار | وجود ندارد | بسیار بحرانی در صورت افت گشتاور |
منطق ترمز بالابری (Brake Logic): در بخش بالابری، اینورتر باید پیش از باز کردن ترمز مکانیکی، جریان مغناطیسکننده موتور را تأمین و گشتاور کامل تولید کند تا از لیز خوردن حتی چند میلیمتری بار در لحظه استارت جلوگیری شود.

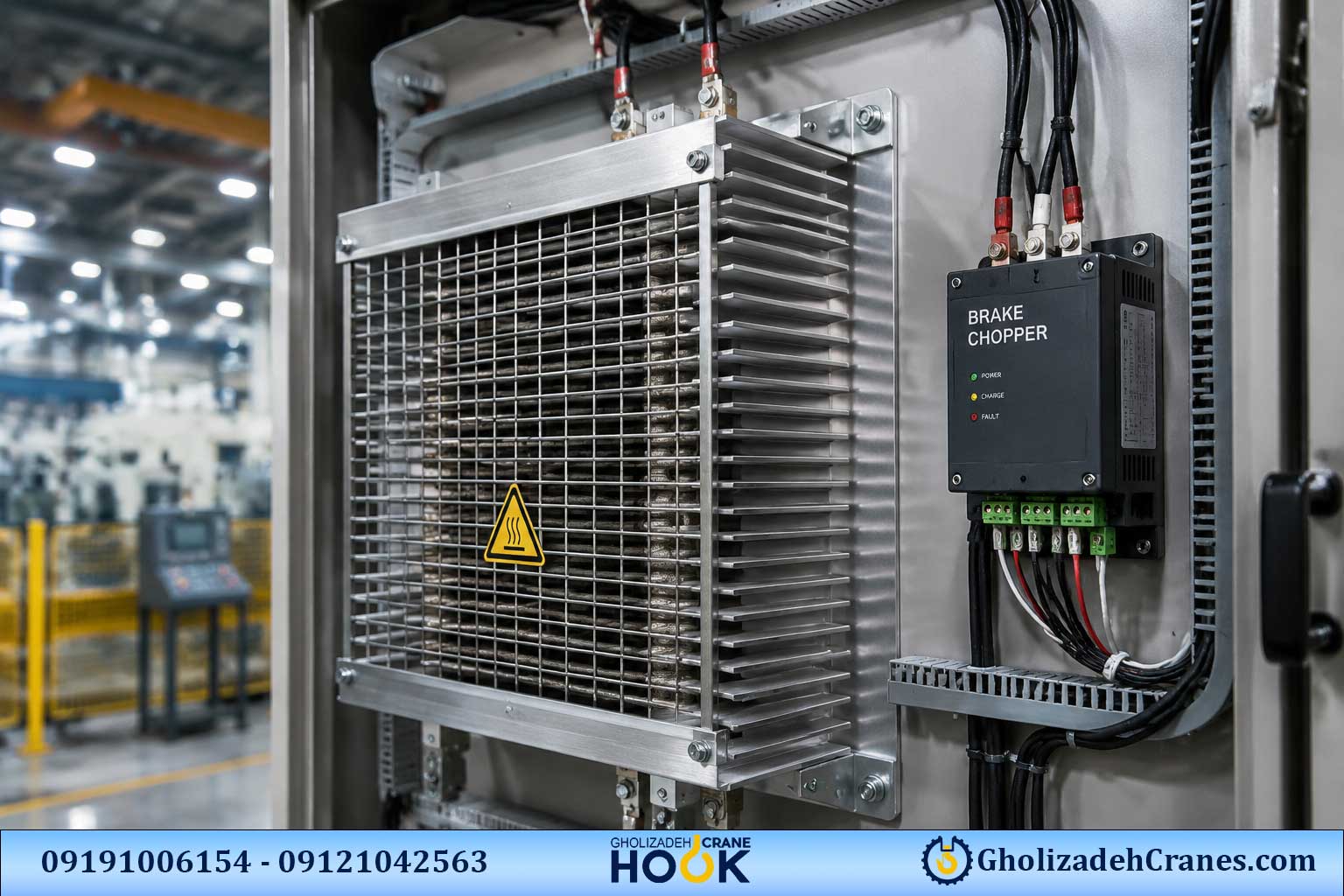

نقش حیاتی مقاومت ترمز (Braking Resistor) و واحد چاپر
هنگامی که جرثقیل بار سنگینی را به سمت پایین هدایت میکند، موتور در حالت ژنراتوری (Regenerative) قرار میگیرد؛ یعنی انرژی پتانسیل گرانشی بار به انرژی الکتریکی تبدیل و به داخل باس DC درایو تزریق میشود.
اگر این انرژی مهار نشود، ولتاژ لینک DC اینورتر به سرعت بالا رفته و درایو با خطای اضافه ولتاژ (Overvoltage Fault / OV) خاموش میشود که در شرایط واقعی میتواند منجر به سقوط فاجعهبار بار گردد.
- یونیت ترمز (Brake Chopper): مداری الکترونیکی است که به محض عبور ولتاژ باس DC از حد آستانه مجاز، وارد مدار میشود.
- مقاومت ترمز (Braking Resistor): مقاومتهای صنعتی سرامیکی یا آلومینیومی با توان حرارتی بالا هستند که انرژی برگشتی تولید شده را به گرما تبدیل و تخلیه میکنند.
نکته مهندسی: برای حرکت بالابری، توان و مقدار اهمی مقاومت ترمز باید حداقل با ضریب بار کامل ۱۰۰٪ (Duty Cycle 100%) محاسبه شود تا در چرخههای کاری مداوم دچار سوختگی نشود.
اجزای اصلی یک تابلو برق استاندارد جرثقیل سقفی
تابلو برق قلب تپنده بخش برقی در میان تمام تجهیزات جرثقیل سقفی است. یک تابلوی صنعتی مطمئن باید شامل بخشهای زیر باشد:
- کلید اتوماتیک اصلی (MCCB): برای قطع و وصل کلی و حفاظت اتصال کوتاه و اضافه جریان.
- کنتاکتور اصلی و اضطراری (Main Contactor): تحت نظارت مدار ایمنی و کلید قارچی استپ اضطراری (E-Stop).
- رله کنترل فاز و کنترل ولتاژ: جهت جلوگیری از دوفاز شدن، نوسانات شدید یا جابجایی توالی فازها.
- اینورترها (VFD): تفکیکشده برای حرکتهای طولی، عرضی و قلاب با فیلترهای نویزگیر EMC.
- سیستم کنترل و مانیتورینگ: ارتباط بیسیم با ریموت کنترل جرثقیل سقفی استاندارد صنعتی و کلید فرمان یدکی.
- ترمینالهای اتصال مدار ایمنی: اتصال سیمکشی به میکروسوئیچ و قطع کن جرثقیل جهت قطع حرکت در انتهای کورسها.
- سیستم تهویه و فنهای تابلویی: حفظ دمای داخل تابلو زیر ۴۰ درجه سانتیگراد جهت کارکرد بهینه درایوها.
اشتباهات متداول در سیمکشی و برقرسانی اینورتر جرثقیل
سیمکشی اشتباه درایو میتواند صدمات پرهزینهای به بار آورد. مهمترین نکاتی که در نصب باید رعایت شوند عبارتند از:
- عدم اتصال کنتاکتور بین خروجی اینورتر و موتور: هرگز نباید در مسیر بین خروجی اینورتر (ترمینالهای U, V, W) و موتور از کنتاکتور قطع و وصل استفاده شود؛ زیرا باز شدن کنتاکت زیر بار، ماژولهای IGBT اینورتر را میسوزاند.
- استفاده از کابلهای شیلددار برای انکودر و مدار فرمان: خطوط قدرت جرثقیل نویز الکترومغناطیسی بالایی دارند. کابلهای فرمان کلید فرمان جرثقیل و انکودر حتماً باید از نوع شیلددار و دور از کابلهای قدرت کشیده شوند.
- انتخاب استاندارد مقطع کابل و سیستم برقرسانی: به دلیل کشش متوالی کابلها در طول سالن، استفاده از کابل برق جرثقیل با انعطافپذیری بالا (کابل فلت یا گرد ضدسایش) و سیستمهای تغذیه نوین نظیر شین برق جرثقیل پیوسته ضروری است.
جدول خطاهای متداول اینورتر جرثقیل و روشهای رفع آن
| کد خطا / عیب | علت محتمل در جرثقیل | راهکار فنی |
|---|---|---|
| Overcurrent (OC) | شتابگیری خیلی سریع، گریپاژ مکانیکی یا گیر کردن چرخ | افزایش زمان شتاب (Accel Time) و روانکاری محورها |
| Overvoltage (OV) | سوختن مقاومت ترمز، قطعی مدار چاپر هنگام پایین آوردن بار | تست اهمی مقاومت ترمز و بررسی سیمکشی ترمینالهای P و B |
| Motor Overload (OL1) | باربرداری بیش از تناژ اسمی یا کارکرد طولانی در دور بسیار پایین | کاهش بار به محدوده مجاز و نصب فن خنککننده مستقل (Forced Fan) |
جمعبندی و خدمات تخصصی طراحی و اتوماسیون جرثقیل سقفی
استفاده از اینورتر و سیستمهای کنترل مدرن در جرثقیل سقفی، فراتر از یک تغییر ظاهری، ضرورتی انکارناپذیر برای ایمنی پرسنل، کاهش هزینههای استهلاک و افزایش چشمگیر دقت در جابجایی قطعات سنگین است. طراحی صحیح تابلو برق بر اساس بارهای ژنراتوری، انتخاب دقیق مد وکتور کنترل و تنظیم صحیح زمانبندی ترمز نیازمند تخصص فنی و تجربه صنعتی است.
مجموعه جرثقیل قلیزاده با سالها تجربه در طراحی، نوسازی، اتوماسیون و ساخت انواع تابلو برق تخصصی جرثقیلهای سقفی، دروازهای و بازویی، آماده ارائه خدمات مهندسی، تأمین درایوهای اورجینال متناسب با شرایط کارگاهی و تبدیل جرثقیلهای سنتی به سیستمهای اینورتری هوشمند در سراسر کشور میباشد. جهت استعلام قیمت تابلو برق، مشاوره فنی و انتخاب بهترین اینورتر برای جرثقیل کارگاه خود با مهندسان ما تماس بگیرید.
