کمربند درام جرثقیل سقفی یا روپ گاید (Rope Guide)، قطعه‌ای هدایت‌کننده و حفاظتی روی درام سیم‌بکسل است که تضمین می‌کند سیم‌بکسل بدون درهم‌پیچیدگی، تاب‌خوردگی یا خروج از شیار، دقیقاً روی گام‌های درام پیچیده شود. شکستگی یا نبود روپ گاید یکی از اصلی‌ترین دلایل له‌شدگی سیم‌بکسل، سایش شدید شیارهای درام و عمل نکردن قطع‌کن‌های حد بالا و پایین است. جهت استعلام موجودی، قیمت و خرید انواع روپ گاید اصلی و سفارشی با قطعات و اجزای آلمانی جرثقیل سقفی قلی‌زاده تماس بگیرید.
برای استعلام کمربند درام فابریک (دماگ، اشتال، پودم و انواع چینی) کافیست مدل وینچ، قطر سیم‌بکسل و تعداد شیار درام را به کارشناسان ما اعلام فرمایید.
کمربند درام جرثقیل سقفی (روپ گاید) چیست و چه وظیفه‌ای دارد؟

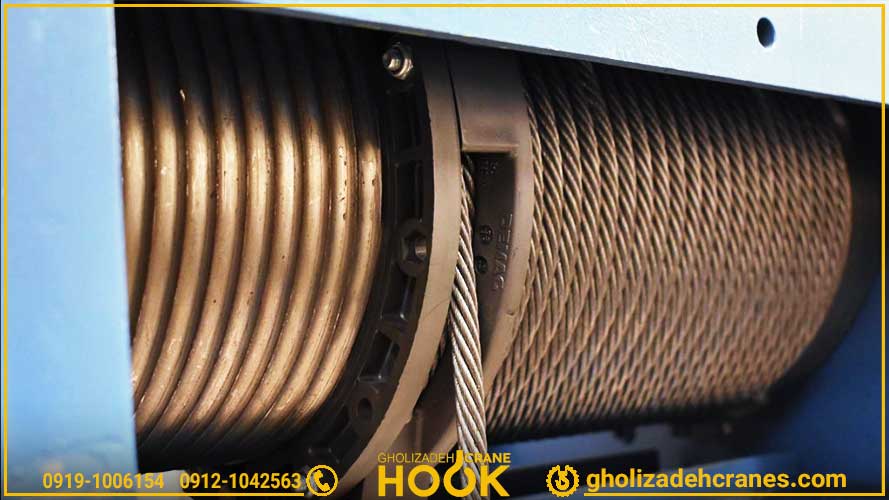

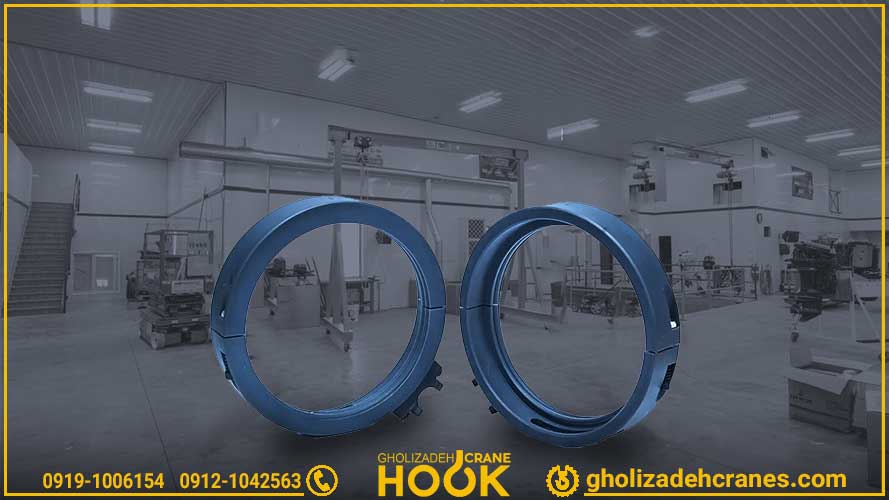

در وینچ‌های بالابر سیم‌بکسلی جرثقیل سقفی، درام دارای شیارهای مارپیچ و دقیقی است که متناسب با قطر سیم‌بکسل ماشین‌کاری شده‌اند. وظیفه روپ گاید (Rope Guide) هدایت سیم‌بکسل در داخل این شیارها به هنگام چرخش درام توسط الکتروموتور و گیربکس صنعتی است. این قطعه به صورت یک رینگ دو یا چند تکه به همراه فنر کششی دور درام قفل شده و با گردش درام، در امتداد طولی آن حرکت می‌کند تا از همپوشانی (Overlap) یا گازگرفتگی سیم‌بکسل جلوگیری کند.
نحوه عملکرد کمربند درام در فعال‌سازی لیمیت سوئیچ
کمربند درام علاوه بر هدایت فیزیکی سیم‌بکسل، نقشی بسیار حیاتی در سیستم ایمنی قطع‌کن‌های الکتریکی دارد. بر روی وینچ جرثقیل میله لیمیت سوئیچ (قطع‌کن حد بالا و پایین) قرار گرفته است. با حرکت جانبی کمربند درام در طول درام، زائده بازوی روپ گاید به اهرم میکروسوئیچ برخورد کرده و فرمان قطع برق الکتروموتور را پیش از رسیدن قلاب به کف سالن یا برخورد بلوک قلاب به زیر درام صادر می‌کند. در نتیجه، خرابی روپ گاید مستقیماً به کارکرد لیمیت سوئیچ ضربه می‌زند.
جنس و ساختار متریال کمربند درام
روپ گایدها بسته به توان وینچ و شرایط محیطی (حرارت، رطوبت و غبار) از متریال‌های مختلفی تولید می‌شوند:
- چدن داکتیل نشکن (SG Iron): متداول‌ترین متریال برای جرثقیل‌های سنگین و برندهایی مانند دماگ؛ دارای مقاومت سایشی بسیار بالا و چقرمگی عالی در برابر ضربه.
- پلی‌آمید مهندسی سخت (Polyamide / نایلون الیاف‌دار صنعتی): سبُک، بی‌صدا و بدون آسیب‌رسانی به سیم‌بکسل؛ مناسب برای وینچ‌های کلاس کاری متوسط و محیط‌های اسیدی یا مرطوب.
- فولاد ریخته‌گری: برای کاربری‌های سنگین ریخته‌گری، ذوب فلزات و شرایط حرارتی فوق‌العاده بالا.
مشکلات و خطرات ناشی از خرابی یا نبود کمربند درام
کارکردن وینچ بدون کمربند درام استاندارد، سریع‌ترین راه برای تخریب کل مجموعه بالابری است:
- له‌شدگی و دفرمگی سیم‌بکسل: در غیاب کمربند، سیم‌بکسل روی لایه‌های قبلی سوار شده (Birdcaging) و بلافاصله رشته‌های فولادی آن متلاشی و پاره می‌شوند.
- تخریب و خط‌افتادگی شیارهای درام: پرش سیم‌بکسل از شیار باعث سایش شدید لبه‌های درام شده و هزینه تراشکاری یا تعویض کل درام را تحمیل می‌کند.
- عدم عملکرد لیمیت سوئیچ و سقوط بار: با قطع نشدن حد بالا، قلاب به زیر کالسکه کوبیده شده و علاوه بر خطر سقوط بار، گیربکس خرد می‌شود.
- ایجاد تنش زاویه‌ای و بارگذاری مایل: انحراف سیم‌بکسل از مسیر شاقول تعادل قلاب را برهم می‌زند.
جدول مشخصات فنی انواع کمربند درام جرثقیل سقفی
| برند / تیپ وینچ | جنس کمربند درام | قطر سیم‌بکسل متداول | ویژگی و شاخصه اصلی |
|---|---|---|---|
| دماگ آلمان (Demag DH / P) | چدن نشکن ضدسایش / رولردار | ۸ الی ۲۸ میلی‌متر | حرکت فوق‌العاده روان، دوام طولانی و هماهنگی دقیق با لیمیت سوئیچ میله‌ای |
| اشتال آلمان (Stahl SH / AS) | پلی‌آمید سخت مهندسی و فنر استیل | ۱۰ الی ۳۲ میلی‌متر | خاصیت الاستیک بدون سایش سیم‌بکسل، نصب آسان و مقاومت بالا در محیط غبارآلود |
| پودم بلغارستان (Podem MT) | چدن نشکن ریخته‌گری | ۸ الی ۲۲ میلی‌متر | ساختار کلاسیک دوتکه، نگهداری ساده و مقرون‌به‌صرفه |
| وینچ‌های سفارشی و چینی | پلی‌آمید یا چدن معمولی | متغیر بر اساس سفارش | قابلیت ساخت بر اساس گام، قطر و عمق شیار درام |
علل اصلی شکستن کمربند درام چیست؟
- باربرداری کج (Side Pulling): کشیدن بار با زاویه غیرعمود باعث اعمال نیروی جانبی شدید به دیواره روپ گاید شده و آن را خرد می‌کند.
- سایز نامناسب سیم‌بکسل: استفاده از سیم‌بکسلی با قطر بزرگ‌تر یا کوچک‌تر از گام شیار درام.
- استهلاک یا شل شدن فنر کمربند: از دست رفتن خاصیت ارتجاعی فنر نگه‌دارنده باعث لقی قطعه روی درام می‌شود.
- عدم روانکاری دوره‌ای: خشکی تماس سیم‌بکسل با حلقه‌های هدایتگر کمربند.
خرید و تأمین کمربند درام فابریک با جرثقیل قلی‌زاده
مجموعه قلی‌زاده به عنوان تأمین‌کننده مستقیم و واردکننده تخصصی قطعات و اجزای آلمانی جرثقیل سقفی، انواع کمربند درام (روپ گاید) فابریک برندهای معتبر جهانی نظیر دماگ (Demag)، اشتال (Stahl) و پودم (Podem) و همچنین ساخت کمربندهای سفارشی چدنی و پلی‌آمیدی برای انواع درام‌های صنعتی را ارائه می‌دهد. کلیه قطعات با ضمانت تطابق کامل با درام و کیفیت متریال ارائه می‌گردند.
سؤالات متداول درباره کمربند درام جرثقیل سقفی
چگونه سایز مناسب کمربند درام را انتخاب کنیم؟
برای سفارش یا خرید، سه پارامتر اساسی نیاز است: ۱) قطر خارجی درام، ۲) قطر سیم‌بکسل و ۳) گام شیارهای درام (فاصله مرکز تا مرکز شیارها). همچنین داشتن پلاک مشخصات وینچ سریع‌ترین راه تعیین تیپ قطعه است.
آیا کمربند درام پلی‌آمیدی بهتر است یا چدنی؟
برای وینچ‌های سنگین، کوره‌های حرارتی و شرایط سخت کارگاهی چدن نشکن توصیه می‌شود. برای محیط‌های با رطوبت بالا، پتروشیمی‌ها یا بارهای استاندارد که سایش کمتر سیم‌بکسل مد نظر است، پلی‌آمید صنعتی عملکرد بی‌صدا و مناسب‌تری دارد.
آیا بدون باز کردن وینچ می‌توان کمربند درام را تعویض کرد؟
بله؛ طراحی روپ گایدهای استاندارد به‌صورت دو یا چند تکه مجزا است و به‌راحتی بدون نیاز به پیاده‌سازی شفت یا درام، تنها با باز کردن فنر و پیچ‌های مهار قطعه تعویض می‌شود.
