احداث سالنهای صنعتی و تجهیز آنها به سیستمهای جابهجایی مواد، یکی از حساسترین و پرهزینهترین بخشهای سرمایهگذاری در هر خط تولید است. در بسیاری از پروژهها، به دلیل فقدان دید مهندسی در زمان طراحی سوله، یا جرثقیلی خریداری میشود که بارهای مرده سنگین آن باعث تحمیل تنش بیش از حد به ستونها میشود، یا دستگاهی با ظرفیت پایین انتخاب میگردد که ظرف چند ماه بهرهبرداری، گلوگاه خط تولید شده و کارفرما را ناچار به هزینههای سنگین تعویض یا تقویت سازه میکند. در این راهنمای جامع انتخاب جرثقیل سقفی سوله، به صورت فنی و کاربردی بررسی میکنیم که کدام تیپ جرثقیل (تکپل، دوپل یا دروازهای) بهترین راندمان را برای سوله شما به همراه خواهد داشت.
محاسبه مهندسی بار سازه و استعلام پیشفاکتور
انتخاب تناژ و دهانه جرثقیل ارتباط مستقیمی با نقشه فونداسیون، جانمایی ستونها و فاصله تاج سوله دارد. مهندسان جرثقیل قلیزاده آماده بررسی نقشههای سوله شما و پیشنهاد اقتصادیترین سیستم بالابری هستند:
۱. ساختار انواع جرثقیل سقفی سوله

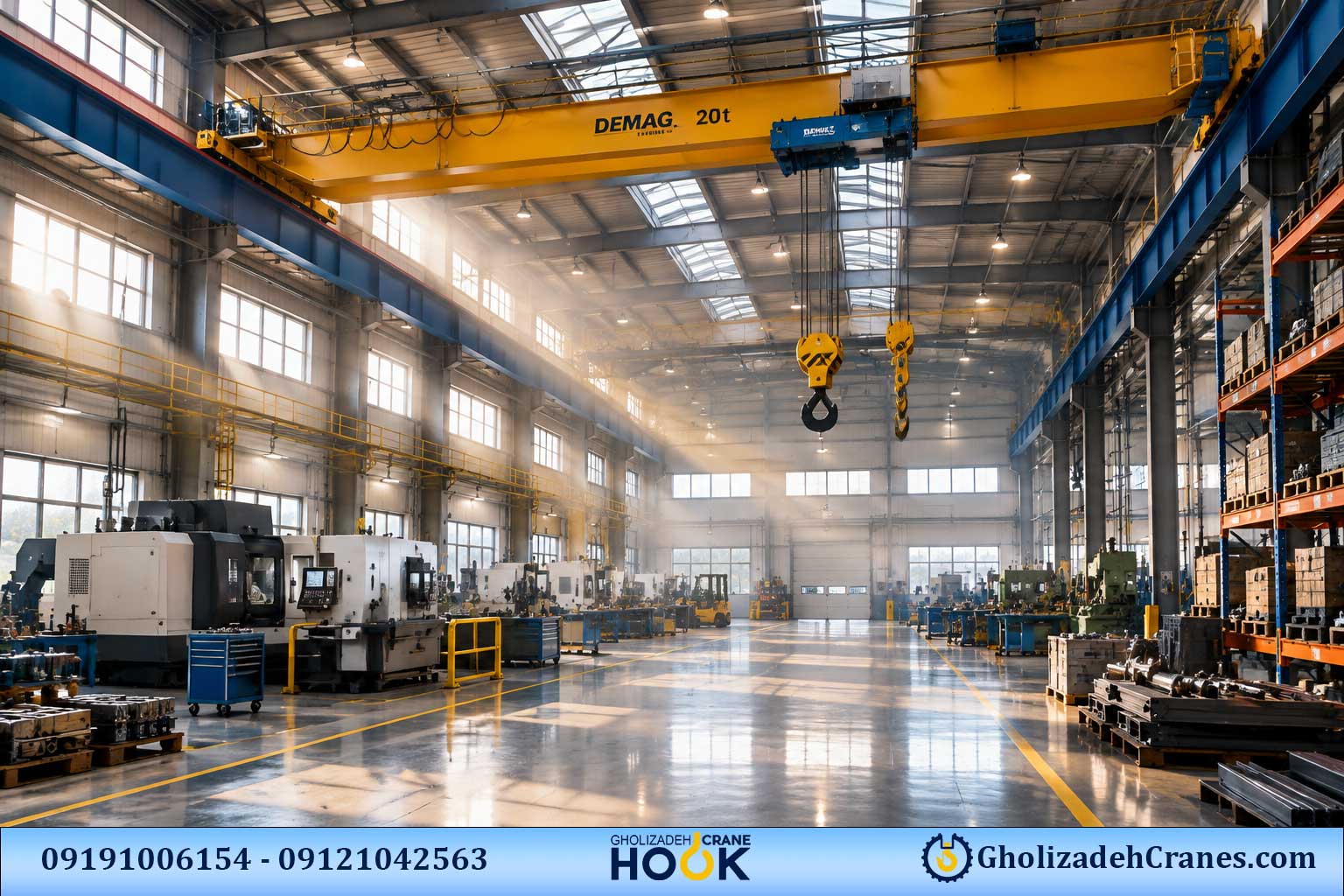

سیستمهای بالابری داخل سوله به طور کلی بر روی تیرهای طولی سالن (Runway Beams) حرکت میکنند. بسته به آرایش هندسی سالن و ماکزیمم ظرفیت باربرداری، سه گزینه اصلی پیش روی مهندسان قرار دارد:
الف) جرثقیل سقفی تکپل (Single Girder Crane)
در این مدل، کالسکه و بالابر بر روی لبه پایینی تیر اصلی (پل) آویزان میشوند (یا در مواردی روی آن حرکت میکنند). بار مرده (Dead Weight) این سازه نسبت به مدلهای دیگر به مراتب کمتر است و به همین جهت، نیروهای جانبی و قائم کمتری به ستونهای پیشساخته یا فلزی سوله وارد میکند.
- بهترین کاربرد: سالنهای انبارداری، مونتاژ سبک، کارگاههای تراشکاری، قالبسازی سبک و خطوط تولید قطعات پلاستیک.
- محدوده بهینه ظرفیت: عموماً از ۱ تن تا ۱۰ تن (در موارد خاص تا ۱۶ تن).
- محدوده دهانه بهینه (Span): حداکثر تا ۲۲ الی ۲۴ متر؛ فراتر از این دهانه به دلیل بروز پدیده خمش (Deflection) نیاز به تغییر ساختار به دوپل خواهد بود.
- انواع فرعی: رونشین (Top Running) و آویز (Under-Hung). مدلهای آویز معمولاً زمانی نصب میشوند که کارفرما نخواهد ستونهای جدید به سوله اضافه کند و تیر حمال مستقیماً به خرپای سقف مهار میشود.
ب) جرثقیل سقفی دوپل (Double Girder Crane)

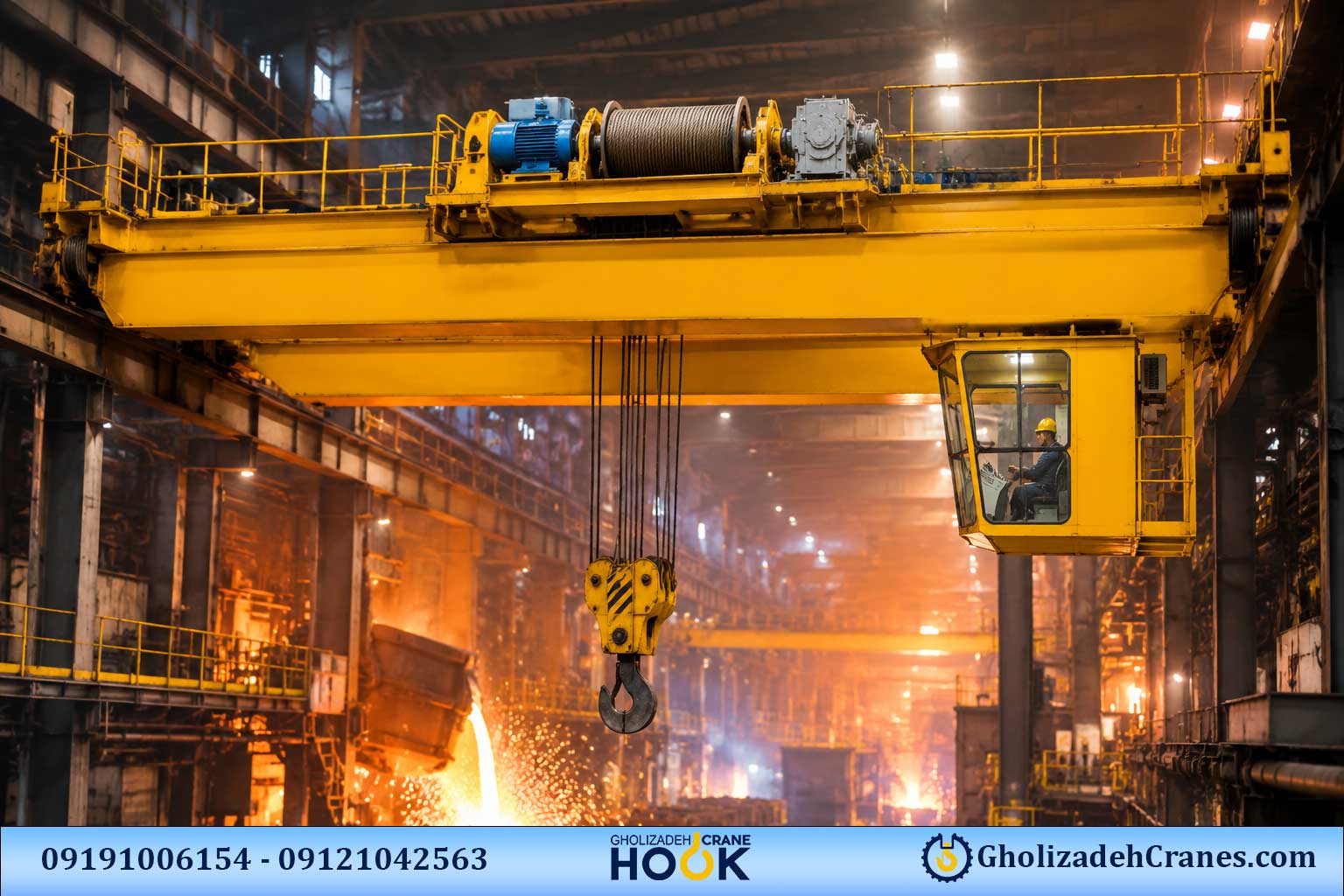

در جرثقیلهای دوپل، دو پل موازی توسط کلهگیها مهار شده و کالسکه جرثقیل سقفی به همراه وینچ بالابری روی دو ریل موازی در بالای پلها به حرکت درمیآید. این چیدمان باعث میشود قلاب جرثقیل بتواند بین دو پل بالا کشیده شود و در نتیجه **حداکثر ارتفاع مفید بالابری (Hook Height)** در اختیار کاربر قرار گیرد.
- بهترین کاربرد: کارخانههای ذوب و نورد فولاد، خطوط سنگین ریختهگری، حمل بویلرها و مخازن صنعتی، انبار کویل ورق.
- محدوده بهینه ظرفیت: از ۵ تن تا بالای ۱۰۰ تن.
- مزیت برجسته: امکان راهاندازی با سرعتهای حرکتی بالا، نصب بالابرهای کمکی (Auxiliary Hoist)، قابلیت پیادهسازی راهروهای تعمیراتی (Maintenance Platform) در طول پل و پایداری عالی در دهانههای بالای ۳۰ متر.
ج) جرثقیل نیمهدروازهای یا دروازهای (Semi-Gantry / Gantry)
زمانی که ستونهای سوله برای تحمل بار اضافی طراحی نشدهاند یا وقتی فقط در بخشی از عرض سوله نیاز به جابهجایی بار داریم، استفاده از جرثقیل نیمهدروازهای (یک پایه روی زمین و یک پایه روی تیر حمال دیواری سوله) یا دروازهای کامل بر روی ریلهای کف کارگاه گزینهای هوشمندانه است تا فشار سازهای به صفر برسد.

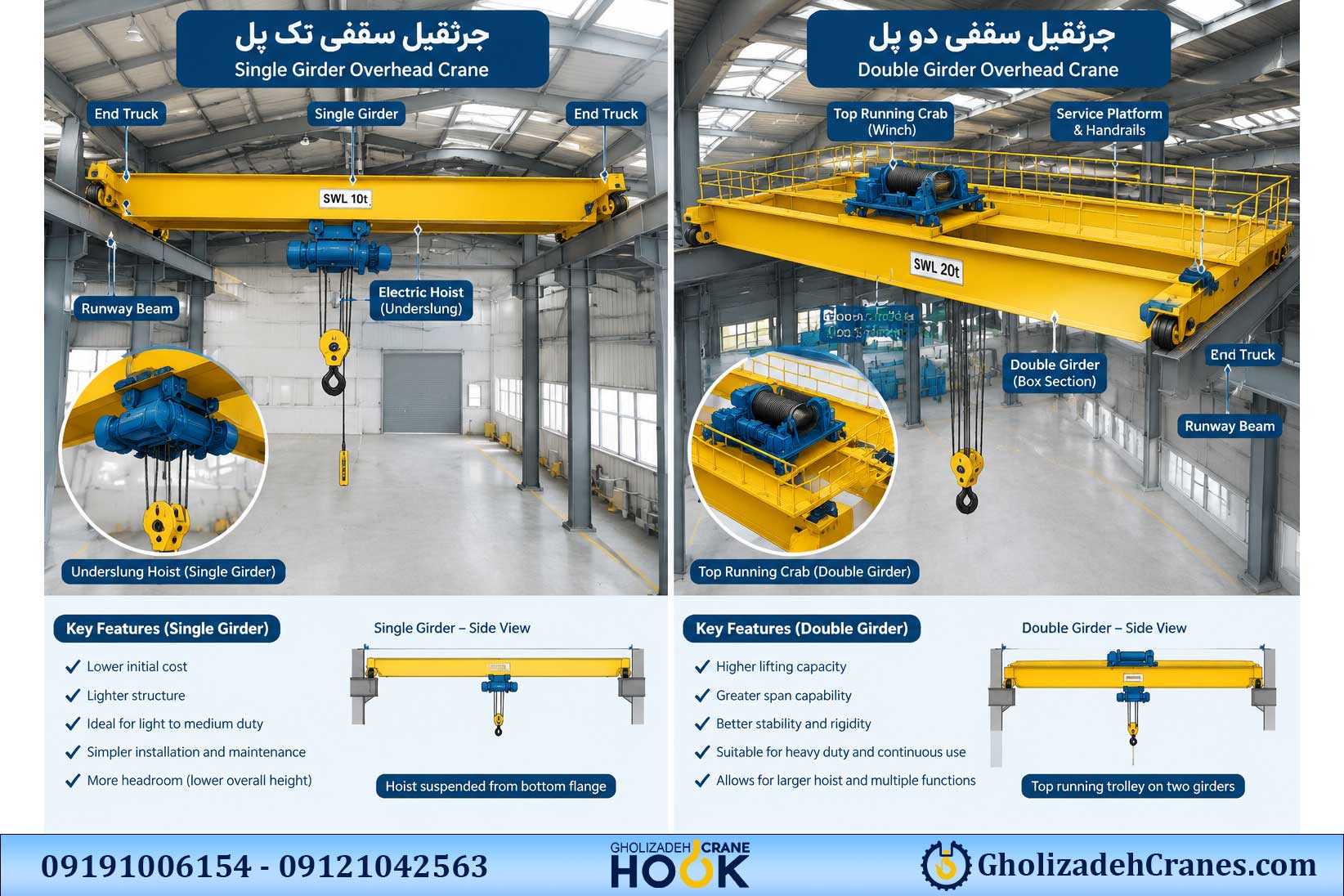

۲. جدول مقایسه فنی و اقتصادی: تکپل یا دوپل؟
برای انتخاب دقیقتر، شاخصهای اصلی عملکردی این دو سیستم در جدول زیر گردآوری شده است:
| پارامتر ارزیابی | جرثقیل تکپل (Single Girder) | جرثقیل دوپل (Double Girder) |
|---|---|---|
| محدوده تناژ استاندارد | ۱ تا ۱۰ تن (اقتصادی) | ۵ تا ۱۰۰+ تن (سنگین) |
| محدودیت دهانه سوله | تا ۲۴ متر | تا ۴۰+ متر بدون افت راندمان |
| ارتفاع بالابری قلاب | متوسط (قلاب پایینتر از پل) | حداکثری (قلاب در تراز میانی پلها) |
| بار اعمالی به سازه سوله | سبک (کاهش هزینه تیر حمال و فونداسیون) | سنگین (نیازمند ستونگذاری و ریلگذاری قوی) |
| هزینه ساخت سازه فلزی | تا ۴۰٪ مقرونبهصرفهتر | بالاتر به دلیل مصرف بیشتر متریال فولادی |
| سهولت تعمیر و نگهداری | دسترسی ساده به قطعات سبکتر | وجود راهرو و شاسیهای نگهداری ایمن |
۳. پنج فاکتور حیاتی پیش از سفارش جرثقیل سوله
مهندسان پیش از انتخاب نهایی مدل جرثقیل، باید محاسبات زیر را نهایی کنند:
- محاسبه بار دینامیکی و استاتیکی (Wheel Load): فشار چرخهای راهبر بر روی ریل و براکت سوله باید دقیقاً با نقشههای عمرانی تطبیق داده شود. استفاده از جرثقیل سنگینتر از توان سازه، به مرور باعث اعوجاج ستونها و جامکردن راهبرها میشود.
- کلاس کاری (Duty Class – استانداردهای FEM و ISO): آیا جرثقیل قرار است در طول روز تنها چند بار یک قطعه را بردارد (کلاس M3/1Bm) یا در خط تولید مداوم و ۲۴ ساعته ریختهگری در دمای بالا فعالیت میکند (کلاس M7/4m)؟ انتخاب نادرست کلاس کاری باعث سوختن سریع الکتروموتور و ساییدگی لنت ترمز میگردد.
- ارتفاع مفید بالابری (Hook Path): فاصله نوک قلاب در بالاترین موقعیت تا کف تمامشده کارگاه. در سولههای با ارتفاع سقف پایین، جرثقیلهای دوپل یا تکپلهای تیپ Low Headroom انتخاب میشوند.
- نوع بالابر (سیمبکسلی یا زنجیری): در ظرفیتهای زیر ۵ تن استفاده از بالابر زنجیری اقتصادیتر بوده و استهلاک کمتری دارد، در حالی که در تناژهای بالا یا کورسهای بالابری طولانی، وینچهای سیمبکسلی کارایی بهتری دارند.
- سیستم کنترل و برقرسانی: استفاده از اینورترهای کنترل دور (Drive) برای حذف ضربات اولیه استارت، کاهش نوسان بار (Anti-Sway) و همچنین انتخاب خطوط برقرسانی شین باز یا بسته از الزامات عملکرد ایمن است.
۴. راهنمای محاسبه ابعاد سوله برای نصب جرثقیل
اگر در مرحله طراحی سوله هستید، همواره سه فاصله طلایی را مد نظر داشته باشید:
- فاصله بین محور ریلها (Span): معمولاً دهانه سوله منهای ۸۰ الی ۱۲۰ سانتیمتر (فاصله حریم ستونها و براکتها).
- فاصله ریل تا زیر تاج یا خرپای سقف (Headroom): حداقل فاصله مجاز بر اساس ارتفاع تیر پل و کالسکهگذاری، معمولاً بین ۱۲۰ تا ۲۲۰ سانتیمتر بسته به ظرفیت.
- فاصله بیرونی کلهگی تا ستون (Side Clearance): جهت جلوگیری از برخورد راهبر به بادبندها و تجهیزات روشنایی دیواری (معمولاً حداقل ۱۰ الی ۱۵ سانتیمتر).
تأمین و ساخت انواع جرثقیل با مهندسی جرثقیل قلیزاده
با سالها تجربه در تولید و راهاندازی صدها پروژه موفق در شهرکهای صنعتی سراسر کشور، مجموعه جرثقیل قلیزاده ارائهدهنده کاملترین زنجیره خدمات است:
- تأمین بالابرها و الکتروموتورهای اورجینال اروپایی و آسیایی برندهای معتبر جهانی مانند دماگ (Demag)، اشتال (Stahl) و کیتو (KITO).
- طراحی و تحلیل کامپیوتری تیرهای اصلی بر اساس آخرین آییننامههای CMAA و DIN.
- ساخت، تست بارگذاری (Load Test) و صدور گواهی استاندارد فنی سلامت دستگاه.
پرسشهای پرتکرار مشتریان (FAQ)
۱. آیا میتوان بعداً ظرفیت جرثقیل تکپل را افزایش داد؟
خیر، افزایش ظرفیت مستلزم تقویت تیر اصلی، تعویض کامل بالابر، کالسکه و بررسی مجدد تیرهای حمال سوله است و معمولاً از نظر اقتصادی مقرونبهصرفه نیست. پیشنهاد میشود از ابتدا ظرفیت را با ۲۰٪ ضریب اطمینان انتخاب کنید.
۲. برای یک سوله با دهانه ۱۸ متر و بار ۵ تن، تکپل اقتصادیتر است یا دوپل؟
جرثقیل تکپل رونشین با بالابر استاندارد در این شرایط از هر نظر ایدهآل و مقرونبهصرفهترین انتخاب است، مگر اینکه ارتفاع تاج سوله به شدت محدود باشد و نیاز به بالابری فوقالعاده بالا داشته باشید.
۳. نقش اینورتر در طول عمر جرثقیل سوله چیست؟
اینورترها با راهاندازی و توقف نرم (Soft Start/Stop) از ایجاد شوکهای دینامیکی شدید به پل جرثقیل، گیربکسها و ستونهای سالن جلوگیری کرده و طول عمر چرخدندهها و لنتهای ترمز را تا ۳ برابر افزایش میدهند.
