بالابر زنجیری برقی (Electric Chain Hoist) از پرکاربردترین تجهیزات لیفتینگ صنعتی در کارگاههای ماشینکاری، خطوط مونتاژ، ایستگاههای تعمیرگاهی، انبارها و سولههای صنعتی است. این بالابرها به دلیل ابعاد کامپکت، وزن سبکتر نسبت به وینچهای سیمبکسلی و قابلیت نصب آسان روی تیرآهنهای مونوریل یا انواع جرثقیل سقفی، بهترین بازدهی را برای بارهای سبک و نیمهسنگین دارند. تنوع تناژ از ۲۵۰ کیلوگرم تا ۱۰ تن، امکان انتخاب دقیق بر مبنای نیاز خط تولید را فراهم میسازد. جهت بررسی مشخصات، دریافت لیست قیمت روز و خرید انواع جرثقیل برقی زنجیری اصل، با کارشناسان بازرگانی جرثقیل قلیزاده تماس بگیرید.
انواع بالابرهای زنجیری آلمانی (دماگ، اشتال) و ژاپنی (کیتو) به صورت استوک اورهالشده و نو همراه با ضمانت کتبی موجود است. برای انتخاب تناژ و نوع کالسکه متناسب با پروژه خود تماس حاصل فرمایید:
بالابر زنجیری برقی چیست و چرا انتخابی اقتصادی است؟
برخلاف وینچهای سیمبکسلی که دارای درامهای حجیم برای جمعآوری سیمبکسل هستند، بالابر زنجیری با استفاده از یک چرخدنده دندانهدار خورشیدی (Sprocket / Chain Wheel)، زنجیر فولادی گرید ۸۰ یا ۱۰۰ را درون کیسه جمعآوری زنجیر هدایت میکند. این معماری مکانیکی مزایای بزرگی به همراه دارد:
- حجم فیزیکی بسیار کم (Compact Design): اشغال حداقل فضا در ارتفاع زیر سقف و امکان استفاده در کارگاههای با ارتفاع محدود.
- حرکت کاملاً عمودی قلاب (True Vertical Lift): در اغلب مدلها قلاب بدون انحراف جانبی به سمت بالا و پایین حرکت میکند که برای جایگذاری دقیق قالبها در دستگاههای تراش، فرز و CNC حیاتی است.
- استهلاک پایین و سرویس آسان: زنجیرهای فولادی با پوشش گالوانیزه مقاومت بالایی در برابر سایش داشته و بر خلاف سیمبکسل، دچار تابیدگی یا گرهخوردگی نمیشوند.
تفاوت بالابر زنجیری دوکاره و چهارکاره
در زمان استعلام قیمت و خرید، یکی از نخستین مواردی که باید مشخص گردد نوع حرکت دستگاه است:
- بالابر زنجیری دوکاره (Hook Suspended): این مدل دارای قلاب بالایی ثابت یا آویز چشمی است و صرفاً بار را در جهت عمودی (بالا و پایین) جابهجا میکند. این نسخه برای ایستگاههای ثابت، فکهای بازویی (Jib Cranes) یا بالابرهای کارگاهی بسیار کاربرد دارد.
- بالابر زنجیری چهارکاره (Trolley Mounted): این بالابر به همراه ترولی متحرک (دستی، زنجیری یا برقی) عرضه میشود و علاوه بر بالابری عمودی، در طول تیرآهن (مونوریل یا پل جرثقیل سقفی) حرکت عرضی انجام میدهد.
جدول مشخصات فنی انواع بالابر زنجیری برقی (۲۵۰ کیلوگرم تا ۱۰ تن)
مشخصات فنی و تیپهای متداول در بازار بر مبنای ظرفیت باربرداری به شرح زیر است:
| ظرفیت نامی | تعداد فال زنجیر (Falls) | ارتفاع بالابری استاندارد | نوع ولتاژ کاری | کاربری متداول |
|---|---|---|---|---|
| ۲۵۰ الی ۵۰۰ کیلوگرم | تک فال (Single Fall) | ۳ الی ۶ متر (قابل افزایش) | تکفاز ۲۲۰V یا سهفاز ۳۸۰V | خطوط مونتاژ الکترونیک، تراشکاری سبک، کارگاههای نجاری و بستهبندی |
| ۱ الی ۲ تن | تک فال / دو فال | ۳ الی ۱۲ متر | سهفاز ۳۸۰ ولت | جابهجایی موتور خودرو، کارگاههای قالبسازی، بارگیری وانت و انبارداری |
| ۳ الی ۵ تن | دو فال (Double Falls) | ۶ الی ۱۸ متر | سهفاز ۳۸۰ ولت صنعتی | خطوط تولید صنایع فلزی، جابهجایی مخازن، کارخانجات بتنی و سنگبریها |
| ۷.۵ الی ۱۰ تن | چهار فال یا بوژی دوبل | ۶ الی ۱۲ متر | سهفاز ۳۸۰ ولت صنعتی سنگین | صنایع ریختهگری، قالبهای سنگین پرس، صنایع نفت، گاز و پتروشیمی |
مقایسه بالابرهای زنجیری تک سرعته و دو سرعته
سیستم کنترل موتور بالابرها به دو صورت طراحی میشود:
- تک سرعته (Single Speed): الکتروموتور با یک دور ثابت کار میکند. این مدل قیمت اقتصادیتری دارد و برای مصارفی که نیاز به نشاندن با دقت میلیمتری بار نیست (مانند تخلیه بار فله یا کیسهها) کاملاً مناسب است.
- دو سرعته (Dual Speed / Micro-speed): دارای دو سیمپیچ مجزا برای سرعت اصلی (تند) و سرعت میکرو (کند) است. سرعت کند اجازه میدهد تا قالبهای حساس، قطعات موتور یا شیشهها بدون ضربه و با ظرافت میلیمتری در محل قرار گیرند. همچنین امروزه امکان تجهیز مدلها به درایو کنترل سرعت (اینورتر) برای حرکت نرم فراهم است.
برندهای مطرح بالابر زنجیری در بازار ایران
در بازار صنعتی ایران برندهای شاخصی وجود دارند که توسط بازرگانی قلیزاده همراه با گارانتی تأمین میشوند:
- دماگ آلمان (Demag): بیرقیب در دوام و مهندسی. مدلهای پرطرفدار سری PK (مدلهای مکانیکی بادوام قدیمی)، سری DK (نسل محبوب کارگاهی) و سری DC (نسل مدرن هوشمند با اینورتر).
- کیتو ژاپن (Kito): شاهکار صنعت لیفتینگ آسیا؛ دارای کلاس ایمنی بالا، زنجیرهای اختصاصی ضدزنگ و استهلاک قطعات نزدیک به صفر (بهویژه مدلهای سری ER2).

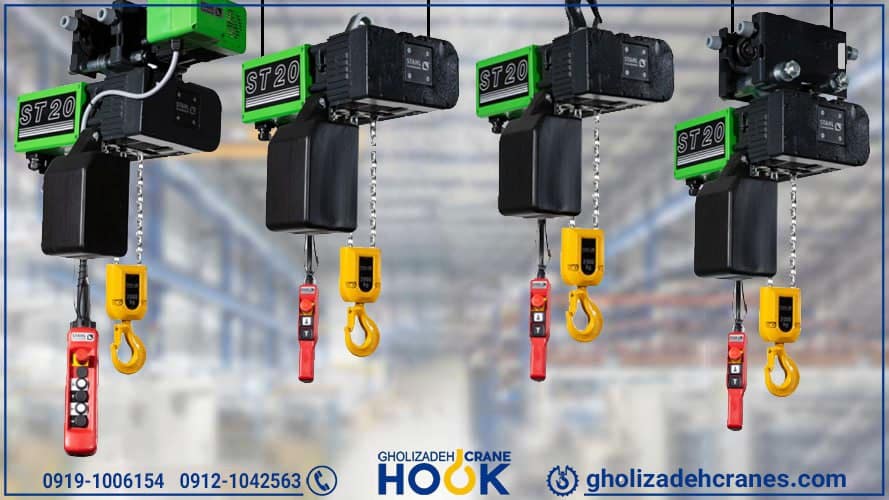

- اشتال آلمان (Stahl): غول ساخت بالابرهای زنجیری با کلاس کاری سنگین و قابلیت کارکرد در محیطهای پرحرارت و حتی مدلهای ضدانفجار (EX).
- بالابرهای زنجیری پودم و بالکانسکو بلغارستان: گزینهای باکیفیت و ارزانتر از برندهای آلمانی که با زنجیرهای باکیفیت و موتورهای قدرتمند شناخته میشوند.
عوامل تعیینکننده قیمت بالابر زنجیری برقی
هزینه خرید بالابر زنجیری متأثر از شاخصهای فنی زیر است:
- ظرفیت تناژ و متراژ زنجیر: هرچه تناژ بالاتر باشد، قطر دانه زنجیر (مثلاً از ۴ میلیمتر در مدلهای سبک تا ۱۱ میلیمتر در مدلهای ۵ تن به بالا) و حجم بدنه افزایش مییابد. همچنین طول استاندارد زنجیر ۳ متر است و متراژهای بلندتر هزینه مازاد زنجیر استاندارد گرید ۱۰۰ دارند.
- مکانیزم دوکاره یا چهارکاره: افزودن ترولی برقی حرکت عرضی، قیمت مجموعه را نسبت به مدل قلابدار دوکاره افزایش میدهد.
- برند و کشور سازنده: بالابرهای آلمانی دماگ و ژاپنی کیتو به دلیل تکنولوژی متالورژی برتر، قیمتی بالاتر از مدلهای متفرقه دارند اما طول عمر آنها دهها سال است.
- نو یا استوک اروپایی اورهالشده: خرید بالابرهای دماگ استوک آلمانی با قطعات فابریک و اورهالشده توسط تیم قلیزاده، انتخابی ایدهآل با هزینهای بهمراتب کمتر از مدلهای صفر است.
مزایای خرید بالابر زنجیری از مجموعه قلیزاده
شرکت جرثقیل قلیزاده با سابقه طولانی در واردات مستقیم، مزایای زیر را تضمین میکند:
- ضمانت اصالت کالا و قطعات فابریک: زنجیرهای اصل ضدسایش، قلابهای فورجشده با ضامن ایمنی و الکتروموتورهای تستشده با مگر الکتریکی.
- تست بار عملیاتی (Load Test): کلیه دستگاهها قبل از تحویل در کارگاه تحت بار تست دینامیکی قرار میگیرند.
- تأمین دائمی قطعات یدکی: کیسه زنجیر، قرقره، لنت ترمز موتور، کلید فرمان و بردهای الکترونیکی همیشه در انبار موجود و قابل ارسال هستند.
سؤالات متداول درباره قیمت و خرید بالابر زنجیری
بالابر زنجیری تکفاز بهتر است یا سهفاز؟
بالابرهای تکفاز (۲۲۰ ولت) برای کارگاههای کوچک خانگی یا پروژههایی که به برق صنعتی دسترسی ندارند مناسب بوده و عموماً تا تناژ ۱ تن ساخته میشوند. برای تناژهای بالاتر و کارکرد مداوم در شیفتهای کاری، استفاده از بالابر سهفاز (۳۸۰ ولت) به دلیل گشتاور بالاتر و عدم داغ شدن موتور الزامی است.
طول زنجیر بالابر برقی چقدر است و آیا امکان افزایش آن وجود دارد؟
طول استاندارد زنجیر بالابرها معمولاً ۳ تا ۶ متر است؛ اما بنا به درخواست مشتری و متناسب با ارتفاع سالن، امکان نصب زنجیر فولادی کالیبره تا ارتفاعهای بالای ۲۰ متر همراه با کیسه زنجیر بزرگتر وجود دارد.
بالابر زنجیری در مقایسه با سیمبکسلی چه مزیتی در فضاهای کوچک دارد؟
به دلیل عدم وجود درام گردان، بالابر زنجیری فاصله کمتری از ریل تا قلاب (Headroom کمتر) ایجاد میکند و میتوان آن را در محیطهای دارای سقف کوتاه نصب کرد تا حداکثر کورس بالابری حاصل شود.
