ساخت جرثقیل دروازه ای یکی از حیاتی‌ترین و تخصصی‌ترین فرآیندهای مهندسی سازه و مکاترونیک در صنایع سنگین به شمار می‌رود. برخلاف جرثقیل‌های سقفی که مستقیماً روی ستون‌ها و تیرهای سوله مهار می‌شوند، جرثقیل‌های دروازه‌ای (Gantry Cranes) سازه‌هایی مستقل هستند که روی ریل‌های کف زمین حرکت می‌کنند. از این رو، طراحی و تولید آن‌ها نیازمند دانش دقیق مهندسی متالورژی، تحلیل تنش‌های سازه‌ای، دینامیک بار و انتخاب سیستم‌های حرکتی و بالابری پرقدرت است.
در این مقاله جامع، کلیه مراحل طراحی و ساخت انواع جرثقیل‌های دروازه‌ای تک پل، دو پل و نیمه‌دروازه‌ای را بر اساس آخرین استانداردهای بین‌المللی بررسی می‌کنیم تا کارفرمایان و مهندسان با دیدی کاملاً کارشناسی بهترین بازدهی عملیاتی را دریافت کنند.
جرثقیل دروازه‌ای چیست و در چه صنایعی کاربرد دارد؟
جرثقیل دروازه‌ای سازه‌ای متشکل از یک یا دو پل اصلی، پایه‌های مورب فولادی، سیستم کلگی (End Carriage) و کالسکه بالابر است. به دلیل استقلال این سازه از دیواره‌ها و ستون‌های کارگاهی، عمدتاً در محیط‌های روباز یا کارگاه‌هایی که ظرفیت تحمل بارهای سنگین روی اسکلت بنا را ندارند به کار می‌رود.
مهم‌ترین کاربردهای این تجهیزات عبارتند از:
- انبارها و محوطه‌های روباز تخلیه و بارگیری آهن‌آلات و مقاطع فولادی
- کارخانجات سنگ‌بری، معادن و صنایع استخراج و فرآوری بتن پیش‌ساخته
- صنایع کشتی‌سازی، محوطه‌های کانتینری و باراندازهای بندری
- کارگاه‌های مونتاژ خطوط ریلی و تجهیزات فوق‌سنگین صنعتی
انواع جرثقیل‌های دروازه‌ای از نظر ساختار مهندسی
پیش از آغاز مرحله محاسبات و برش‌کاری، انتخاب تیپ سازه با توجه به تناژ مورد نظر و دهانه کاری (Span) ضروری است:
۱. جرثقیل دروازه‌ای تک پل (Single Girder Gantry Crane)
این مدل بیشتر برای دهانه‌ها و ظرفیت‌های باربرداری سبک تا متوسط (معمولاً تا ۱۰ یا ۱۶ تن) طراحی می‌شود. در این حالت، کالسکه و بالابر به صورت آویز از زیر بال تیر اصلی یا مونوریل حرکت می‌کنند. وزن مرده کمتر سازه و هزینه اقتصادی‌تر از مزایای بارز ساخت نوع تک‌پل است.
۲. جرثقیل دروازه‌ای دو پل (Double Girder Gantry Crane)
برای بارهای سنگین (بیش از ۱۰ تن تا ظرفیت‌های بالای ۱۰۰ تن) و دهانه‌های عریض کارگاهی، ساخت جرثقیل دو پل استانداردترین گزینه است. در این ساختار، ترولی یا کالسکه حرکتی بر روی ریل‌های نصب‌شده در بالای دو تیر اصلی مستقر می‌شود. پایداری بسیار بالا، دسترسی به ارتفاع مفید بالابری بیشتر و امکان نصب کابین اپراتور از ویژگی‌های برجسته این طراحی است.
۳. جرثقیل نیمه دروازه‌ای (Semi-Gantry Crane)
در پروژه‌هایی که یک طرف سالن دارای ستون‌های باربر صنعتی است و طرف دیگر فضای آزاد دارد، یکی از پایه‌ها روی ریل زمینی حرکت کرده و سمت دیگر روی تیر حمال سقفی قرار می‌گیرد. این سازه فضای مفید کارگاهی را به حداکثر می‌رساند.
مراحل گام‌به‌گام ساخت جرثقیل دروازه ای
فرآیند ساخت صنعتی یک دستگاه استاندارد شامل ۵ فاز تخصصی است:
گام اول: مطالعات اولیه و نقشه‌کشی مهندسی
در این مرحله، بر اساس شرایط جغرافیایی (سرعت باد، زلزله‌خیزی و رطوبت محیط)، نوع شیفت کاری و کلاس کاری بار (طبق استانداردهای FEM و CMAA) تحلیل‌های المان محدود (FEA) با نرم‌افزارهای تحلیلی نظیر ANSYS و SAP انجام می‌گیرد. مواردی نظیر ضخامت ورق‌های فولادی، فاصله دیافراگم‌های تقویتی و کمبر (Camber) مجاز پل محاسبه می‌شوند.
گام دوم: ساخت پل‌ها و سازه فلزی (Fabrication)
پل‌های جرثقیل معمولاً به صورت تیر جعبه‌ای (Box Girder) یا سازه خرپایی (مخصوص محیط‌های فوق‌العاده بادخیز) ساخته می‌شوند. برش‌کاری ورق‌های فولادی ST37 یا ST52 با دستگاه‌های برش CNC و پلاسما صورت می‌گیرد. به منظور حفظ مقاومت ساختار جعبه‌ای در برابر پیچش، دیافراگم‌های داخلی با فواصل معین جوشکاری می‌شوند. تمامی درزهای جوش اصلی تحت آزمون‌های غیرمخرب (NDT) شامل التراسونیک (UT) و رادیوگرافی (RT) تست و تأیید می‌شوند.
گام سوم: ساخت پایه‌ها و پایه‌های تثبیت‌کننده

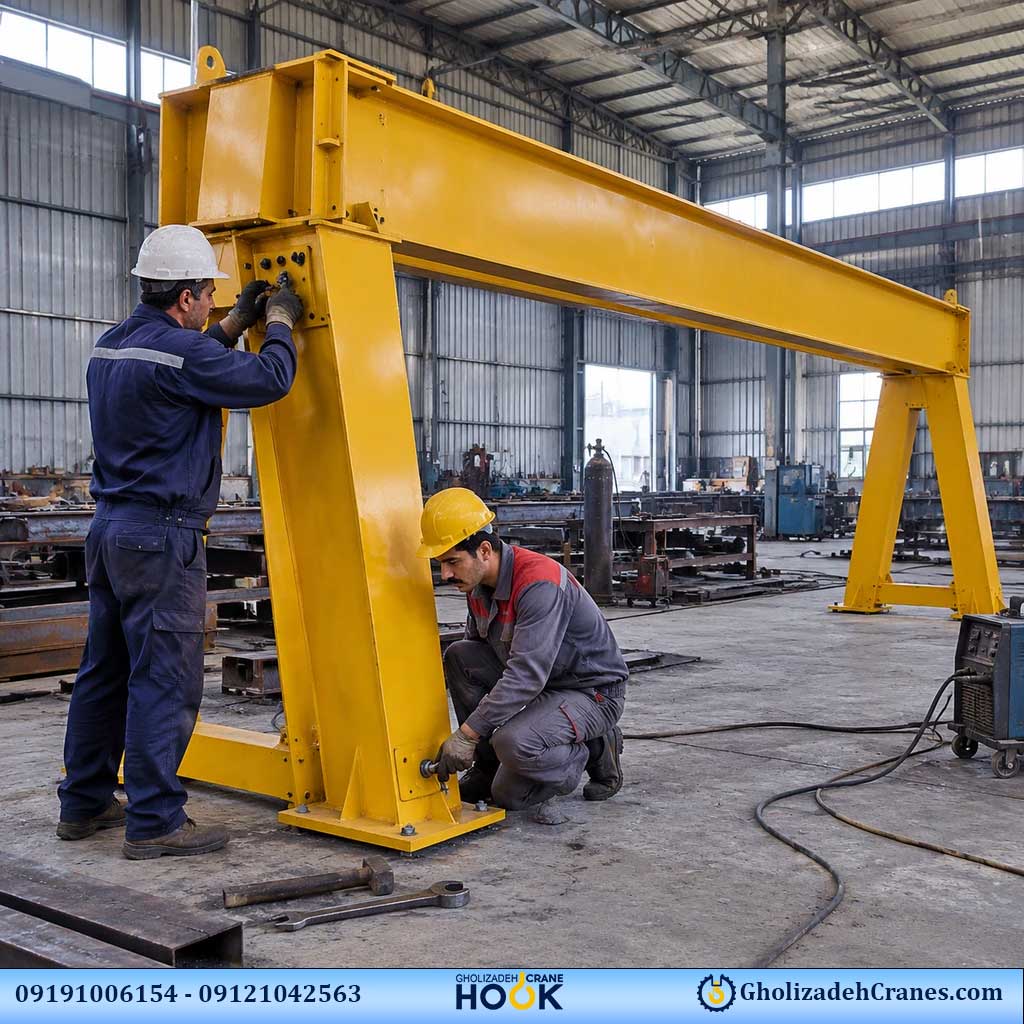

پایه‌های جرثقیل دروازه‌ای به شکل قوطی‌های صلب یا لوله‌ای طراحی می‌شوند و باید توان جذب لنگرهای خمشی ناشی از حرکت طولی، شتاب‌گیری و ترمز اضطراری را داشته باشند. اتصال پایه‌ها به پل‌ها معمولاً توسط فلنج‌های سنگین و پیچ‌های با گرید بالای اصطکاکی (گرید 10.9 یا 8.8) اجرا می‌شود تا قابلیت دمونتاژ و حمل جاده‌ای حفظ گردد.
گام چهارم: تجهیز سیستم‌های مکانیکی و بالابری
قلب تپنده هر جرثقیل، مکانیسم بالابری و قوای محرکه آن است. در پروژه‌های صنعتی با کاربری مداوم، استفاده از وینچ‌ها و قطعات غیراستاندارد منجر به استهلاک زودرس و خطرات جبران‌ناپذیر جانی می‌شود. در این بخش، کارفرمایان حرفه‌ای به سراغ سیستم‌های باکیفیت و آزموده‌شده اروپایی می‌روند:

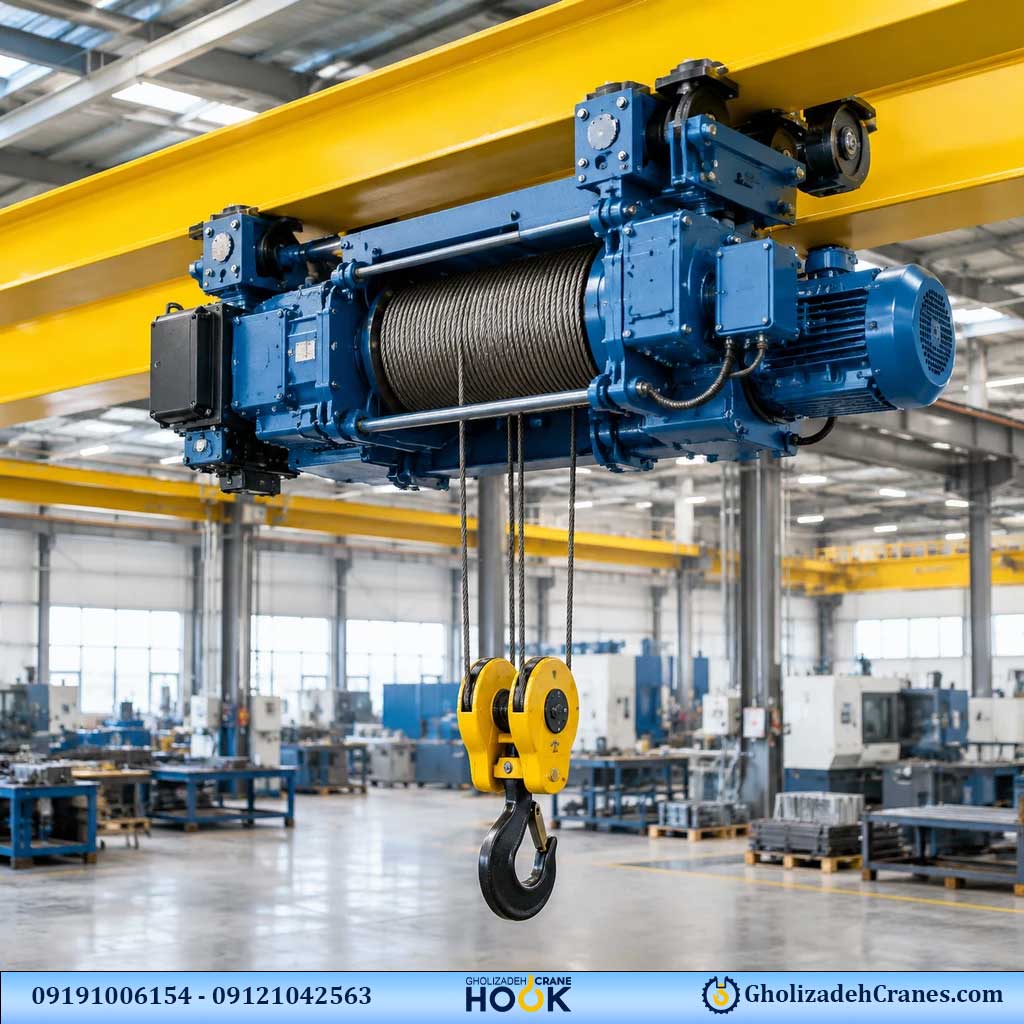

- بالابر و وینچ: بهره‌گیری از سیستم‌های بالابری مطمئن مانند جرثقیل پودم (Podem) بلغارستان یا مجموعه‌های فوق‌العاده بادوام و باکیفیت نظیر بالابر و موتورگیربکس دماگ DH2000 ایمنی کار با بارهای سنگین را تضمین می‌کند.
- درام و متعلقات کابل: کیفیت شیارها و آلیاژ درام بالابر جرثقیل در پیشگیری از پارگی سیم‌بکسل و کاهش لرزش حین لیفتینگ نقشی مستقیم دارد.
- موتور گیربکس‌های حرکت طولی و کالسکه: عملکرد نرم، استپ‌های ایمن و گشتاور پیوسته با انتخاب محرکه‌هایی مانند موتور گیربکس دماگ DH1000 و سایر برندهای معتبر اروپایی نظیر اشتال و آبوس حاصل می‌شود.
- سیستم اتصال و انتقال نیرو: استفاده از کوپلینگ جرثقیل با انعطاف‌پذیری و جذب ضربه استاندارد، مانع از تحمیل بارهای ضربه‌ای به شفت گیربکس‌ها در لحظه استارت می‌شود.
گام پنجم: رنگ‌آمیزی و حفاظت سطحی
از آن‌جا که بیشتر جرثقیل‌های دروازه‌ای در فضای آزاد و معرض باران، تابش UV و تغییرات دمایی قرار دارند، فرآیند سندبلاست با استاندارد SA 2.5 اعمال شده و از سیستم رنگ‌آمیزی چندلایه اپوکسی زینک‌ریچ و لایه نهایی پلی‌اورتان برای مقابله با خوردگی استفاده می‌شود.
استانداردهای بین‌المللی در ساخت جرثقیل‌های دروازه‌ای
ساخت اصولی تجهیزات جابجایی بار ملزم به رعایت آیین‌نامه‌های مدون است. جدول زیر معتبرترین استانداردهای این حوزه را نشان می‌دهد:
| کد استاندارد | مرجع صادرکننده | دامنه کاربرد در ساخت |
|---|---|---|
| FEM 9.511 / FEM 1.001 | فدراسیون اروپایی حمل مواد | تعیین رده کاری سازه، دوره‌های بارگذاری و انتخاب اصولی تجهیزات بالابری |
| DIN 15018 | مؤسسه استاندارد آلمان | اصول محاسبات سازه‌های فولادی جرثقیل و ضرایب اطمینان تنش مجاز |
| CMAA 70 & 74 | انجمن سازندگان جرثقیل آمریکا | الزامات مکانیکی و الکتریکی طراحی بالابرهای دو پل و تک پل |
| ISO 4301 | سازمان بین‌المللی استاندارد | طبقه‌بندی عمومی، چرخه عمر و کنترل فاکتورهای ایمنی جرثقیل‌ها |
تجهیزات ایمنی ضروری در جرثقیل دروازه‌ای
با توجه به نصب این جرثقیل‌ها روی ریل زمینی و تردد وسایل نقلیه و پرسنل، تعبیه سنسورها و تجهیزات حفاظتی الزامی است:
- سنسورهای ضدبرخورد نوری و اولتراسونیک: جلوگیری از برخورد چند دستگاه فعال روی یک خط ریل مشترک.
- سیستم انکودر و ضد انحراف (Anti-Skewing): در دهانه‌های بالای ۲۰ متر، اگر یک پایه حتی چند سانتی‌متر جلوتر از پایه دیگر حرکت کند، سازه دچار پیچش خطرناک می‌شود. سیستم هوشمند کنترل درایو این اختلاف سرعت را لحظه‌ای جبران می‌کند.
- سیستم بادبین (Anemometer) و قفل ریلی (Storm Brake): در بادهای شدید، جرثقیل به صورت اتوماتیک متوقف شده و گیره‌های طوفان ریل را قفل می‌کنند تا حرکت ناخواسته رخ ندهد.
- لیمیت سوئیچ‌های چهارطرفه و لودسل اضافه بار (Load Limiter): قطع جریان مدار فرمان در صورت تلاش برای جابجایی تناژ بیش از ظرفیت مجاز.
عوامل تعیین‌کننده قیمت و هزینه ساخت جرثقیل دروازه ای
هزینه تمام‌شده احداث یک خط جرثقیل دروازه‌ای به چندین متغیر مهندسی بستگی دارد:
- ظرفیت باربرداری (SWL): افزایش تناژ، ضخامت ورق‌های فولادی، قطر چرخ‌ها و توان موتورگیربکس‌ها را بالا می‌برد.
- طول دهانه (Span) و کنسول‌ها: دهانه‌های عریض‌تر نیازمند تقویت کمبر پل و مقاطع سنگین‌تر برای جلوگیری از خیز سازه (Deflection) هستند. اضافه شدن کنسول بیرونی (Cantilever) نیز قیمت سازه را تغییر می‌دهد.
- برند و مبدأ سازنده قطعات مکانیکی: انتخاب تجهیزات باکیفیت و اصیل آلمانی یا اروپایی مانند برندهای Demag، Podem، Stahl یا Abus به مراتب طول عمر و راندمان بالاتری نسبت به سیستم‌های ناشناخته به همراه دارد.
- سیستم خط برق‌رسانی و اتوماسیون: تجهیز تابلو به درایوهای فرکانس متغیر (اینورتر)، سیستم کنترل از راه دور رادیویی و خطوط برق شینه‌بسته استاندارد.
مشاوره مهندسی خرید و ساخت
ساخت جرثقیل دروازه ای یک سرمایه‌گذاری زیرساختی بلندمدت است. بروز کوچک‌ترین خطا در محاسبات سازه، جوشکاری یا استفاده از بالابرها و موتورگیربکس‌های غیرمعتبر می‌تواند منجر به توقف کامل خطوط تولید و حوادث ناگوار شود. به کارگیری قطعات اورجینال، اجرای دقیق محاسبات بر اساس استانداردهای بین‌المللی و بازرسی مداوم، کلید افزایش بهره‌وری و ایمنی کارگاه شماست.
