کوپلینگ جرثقیل سقفی یکی از حیاتیترین قطعات در سیستم انتقال قدرت جرثقیلهای صنعتی محسوب میشود. این قطعه مکانیکی وظیفه اتصال اجزای دوار مانند الکتروموتور، گیربکس و درام را بر عهده دارد و نقش مستقیمی در انتقال گشتاور، کاهش ضربه، جذب ارتعاش و افزایش طول عمر تجهیزات جرثقیل سقفی ایفا میکند.
در جرثقیلهای سقفی، بهویژه مدلهای صنعتی سنگین که بهصورت مداوم در خطوط تولید، کارخانهها، انبارها و کارگاهها فعالیت میکنند، استفاده از کوپلینگ استاندارد و باکیفیت یک ضرورت فنی و ایمنی است. در این صفحه به بررسی کامل کوپلینگ جرثقیل سقفی، انواع آن، کاربردها، مشخصات فنی و بهطور ویژه کوپلینگهای برند DEMAG (دماگ) میپردازیم.
کوپلینگ جرثقیل سقفی چیست و چه وظیفهای دارد؟
کوپلینگ جرثقیل سقفی قطعهای مکانیکی در سیستم انتقال قدرت جرثقیل است که وظیفهی اتصال دو محور دوّار (شافت) را بر عهده دارد تا گشتاور و حرکت چرخشی را از یک بخش به بخش دیگر منتقل کند. این قطعه معمولاً بین الکتروموتور و گیربکس یا بین گیربکس و درام سیمبکسل نصب میشود و نقش بسیار مهمی در عملکرد ایمن و پایدار جرثقیل سقفی دارد.
کوپلینگ جرثقیل سقفی چه وظایفی دارد؟
1. انتقال یکنواخت گشتاور
مهمترین وظیفه کوپلینگ، انتقال قدرت تولیدشده توسط موتور به گیربکس و سایر اجزای مکانیکی است. کوپلینگ مناسب باعث میشود این انتقال نیرو بدون ضربه، نوسان و افت راندمان انجام شود.
2.جذب ضربه و شوکهای مکانیکی
در جرثقیل سقفی، هنگام استارت، توقف ناگهانی یا جابجایی بار سنگین شوکهای شدیدی به سیستم وارد میشود. کوپلینگ این ضربهها را جذب کرده و از انتقال مستقیم آنها به موتور و گیربکس جلوگیری میکند.
3.جبران ناهمراستایی شافتها
در عمل، همراستا بودن کامل شافتها تقریباً غیرممکن است. کوپلینگ جرثقیل سقفی میتواند:
ناهمراستایی زاویهای، ناهمراستایی محوری، ناهمراستایی شعاعی را تا حد مشخصی جبران کند و مانع آسیب دیدن قطعات شود.
4.کاهش لرزش و صدا
کوپلینگ با جذب ارتعاشات، باعث کاهش لرزش، صدای اضافی و کارکرد نرمتر جرثقیل میشود که این موضوع هم برای اپراتور و هم برای طول عمر دستگاه بسیار مهم است.
5.محافظت از قطعات گرانقیمت
با عملکرد صحیح کوپلینگ، فشار اضافی از روی:
الکتروموتور، گیربکس، شافتهاو یاتاقانها برداشته میشود و هزینههای تعمیر و توقف خط تولید بهطور چشمگیری کاهش مییابد.
کوپلینگ جرثقیل سقفی در کدام بخشها استفاده میشود؟
کوپلینگها در بخشهای مختلف جرثقیل سقفی به کار میروند، از جمله:
- مکانیزم بالابر اصلی
- سیستم حرکت عرضی (کراس تراول)
- سیستم حرکت طولی (لانگ تراول)
- اتصال گیربکس به درام سیمبکسل
اهمیت کوپلینگ در عملکرد جرثقیل سقفی
کوپلینگ یکی از قطعات کلیدی در سیستم انتقال قدرت جرثقیل سقفی است که نقش مستقیم و حیاتی در ایمنی، پایداری عملکرد و طول عمر تجهیزات دارد. از آنجایی که جرثقیل سقفی بهطور مداوم تحت بارهای سنگین، شوکهای ناگهانی و استارت و استاپهای پیدرپی قرار میگیرد، وجود یک کوپلینگ مناسب و باکیفیت برای حفظ عملکرد صحیح سیستم کاملاً ضروری است.
1.افزایش ایمنی جرثقیل سقفی
کوپلینگ با جذب ضربهها و شوکهای مکانیکی ناشی از بلند کردن یا توقف ناگهانی بار، از انتقال تنشهای شدید به موتور و گیربکس جلوگیری میکند. این موضوع نقش مهمی در جلوگیری از شکست شافتها، گیرپاژ گیربکس و بروز حوادث ناگهانی دارد و ایمنی اپراتور و محیط کار را افزایش میدهد.
2.انتقال یکنواخت و پایدار قدرت
یکی از مهمترین وظایف کوپلینگ، انتقال نرم و یکنواخت گشتاور از الکتروموتور به گیربکس و سایر اجزای مکانیکی است. کوپلینگ مناسب باعث میشود حرکت جرثقیل بدون لرزش، ضربه و نوسان انجام شود و کنترل بار با دقت بیشتری صورت گیرد.
3.جذب شوک و کاهش تنشهای مکانیکی
در زمان شروع به کار یا توقف جرثقیل، تنشهای زیادی به سیستم وارد میشود. کوپلینگ این تنشها را جذب کرده و مانع از وارد شدن فشار مستقیم به قطعات حساس میشود. این ویژگی بهخصوص در جرثقیلهای سقفی با ظرفیت بالا اهمیت بیشتری دارد.
4.جبران ناهمراستایی شافتها
در نصب و بهرهبرداری جرثقیل، همراستایی کامل شافتها همیشه امکانپذیر نیست. کوپلینگ جرثقیل سقفی میتواند ناهمراستاییهای محوری، شعاعی و زاویهای را تا حد مشخصی جبران کند و از سایش و خرابی زودهنگام قطعات جلوگیری نماید.
5.کاهش لرزش، صدا و استهلاک
کوپلینگ مناسب باعث کاهش لرزش و صدای اضافی در هنگام کار جرثقیل میشود. این موضوع علاوه بر ایجاد شرایط کاری بهتر برای اپراتور، باعث کاهش استهلاک قطعات و افزایش طول عمر مفید تجهیزات میگردد.
6.افزایش طول عمر موتور و گیربکس
با جلوگیری از انتقال ضربه و تنشهای ناگهانی، کوپلینگ فشار وارد بر موتور و گیربکس را کاهش میدهد. در نتیجه، خرابیهای زودهنگام کمتر شده و هزینههای تعمیر، نگهداری و توقف خط تولید به شکل قابلتوجهی کاهش مییابد.

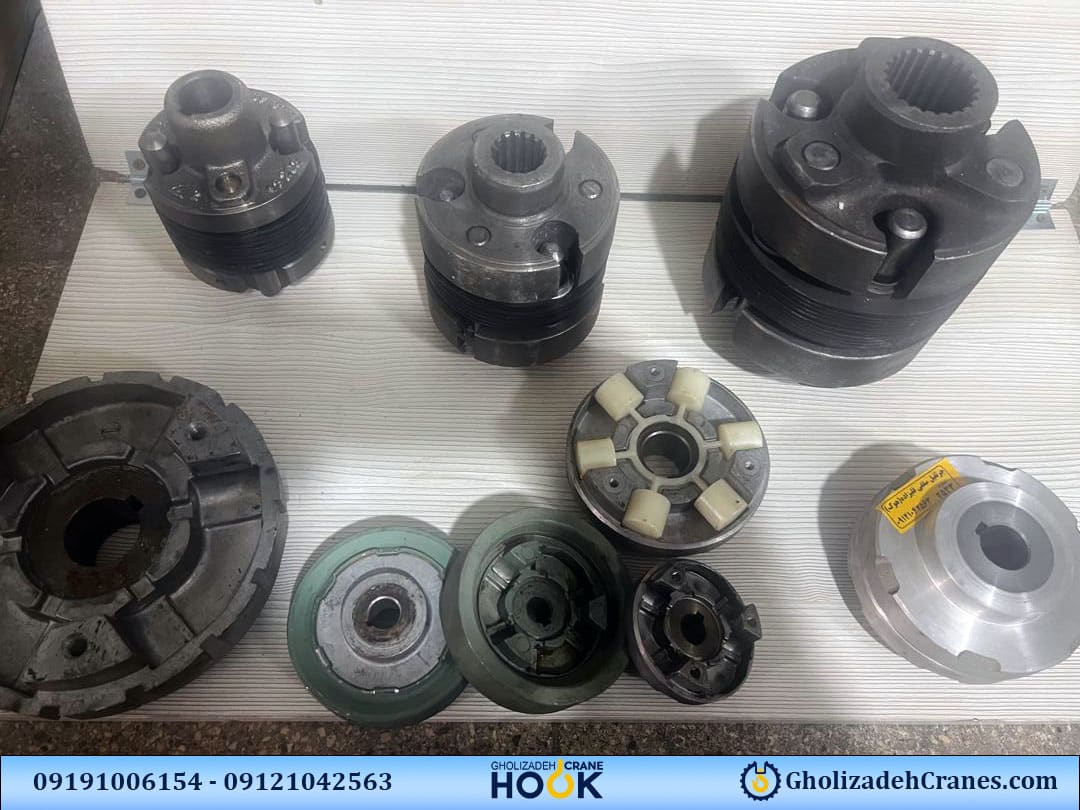

انواع کوپلینگ جرثقیل سقفی
کوپلینگهای مورد استفاده در جرثقیل سقفی بسته به ظرفیت بار، نوع کاربری، شرایط کاری و میزان گشتاور در مدلهای مختلفی طراحی و تولید میشوند. انتخاب نوع مناسب کوپلینگ تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر جرثقیل سقفی دارد. در ادامه، مهمترین انواع کوپلینگ جرثقیل سقفی را معرفی میکنیم:
1.کوپلینگ دندهای جرثقیل سقفی (Gear Coupling)
کوپلینگ دندهای یکی از پرکاربردترین انواع کوپلینگ در جرثقیلهای سقفی سنگین و صنعتی است. این نوع کوپلینگ از دندانههای داخلی و خارجی تشکیل شده و برای انتقال گشتاورهای بالا طراحی شده است.
ویژگیها و مزایا:
تحمل گشتاور بسیار بالا
مقاومت عالی در برابر شوکهای مکانیکی
مناسب کارکرد مداوم و سنگین
عمر مفید طولانی
کاربرد:
جرثقیلهای سقفی سنگین، صنایع فولاد، معادن و خطوط تولید صنعتی
2.کوپلینگ الاستیک یا انعطافپذیر
کوپلینگ الاستیک با استفاده از قطعات لاستیکی یا پلیاورتان، ضربهها و ارتعاشات را جذب میکند و مانع انتقال تنش به موتور و گیربکس میشود.
ویژگیها و مزایا:
جذب ارتعاش و کاهش صدا
محافظت از موتور و گیربکس
نصب و نگهداری آسان
مناسب استارت و استاپهای مکرر
کاربرد:
جرثقیلهای سقفی سبک و متوسط
3.کوپلینگ فکی (Jaw Coupling)
کوپلینگ فکی از دو هاب فلزی و یک قطعه الاستیک در وسط تشکیل شده است و به دلیل سادگی طراحی، کاربرد گستردهای در جرثقیلهای سقفی دارد.
ویژگیها و مزایا:
قیمت اقتصادی
تعمیر و تعویض آسان
جذب ضربه متوسط
کاربرد:
جرثقیلهای سقفی با ظرفیت متوسط و کاربری عمومی
4.کوپلینگ دیسکی (Disc Coupling)
کوپلینگ دیسکی از دیسکهای فلزی نازک ساخته شده و برای انتقال گشتاور با دقت بالا استفاده میشود.
ویژگیها و مزایا:
انتقال نیرو بدون لقی
دقت بالا در حرکت
بدون نیاز به روانکاری
کاربرد:
سیستمهای دقیق و مکانیزمهایی با نیاز به کنترل بالا
5.کوپلینگ فلنجی
کوپلینگ فلنجی از طریق پیچ و مهره دو شافت را به یکدیگر متصل میکند و معمولاً در سیستمهای با بار ثابت استفاده میشود.
ویژگیها و مزایا:
ساختار ساده و مقاوم
تحمل بار بالا
مناسب اتصالهای دائمی
کاربرد:
بخشهایی از جرثقیل با بار یکنواخت و بدون شوک شدید
6.کوپلینگ هیدرولیکی (سیالی)
کوپلینگ هیدرولیکی با استفاده از سیال، انتقال نیرو را بهصورت نرم انجام میدهد و از وارد شدن شوک ناگهانی جلوگیری میکند.
ویژگیها و مزایا:
راهاندازی نرم جرثقیل
کاهش ضربه و تنش
محافظت عالی از موتور و گیربکس
کاربرد:
جرثقیلهای سقفی سنگین با بارهای ضربهای زیاد
انتخاب نوع کوپلینگ جرثقیل سقفی باید بر اساس ظرفیت بار، شرایط کاری، میزان گشتاور و نوع استفاده انجام شود. برای جرثقیلهای سنگین، کوپلینگهای دندهای و هیدرولیکی گزینههای مناسبی هستند، در حالی که برای جرثقیلهای سبک و متوسط، کوپلینگهای الاستیک و فکی عملکرد بهتری دارند. انتخاب صحیح کوپلینگ نقش مهمی در افزایش ایمنی، کاهش استهلاک و بهبود عملکرد کلی جرثقیل سقفی دارد.

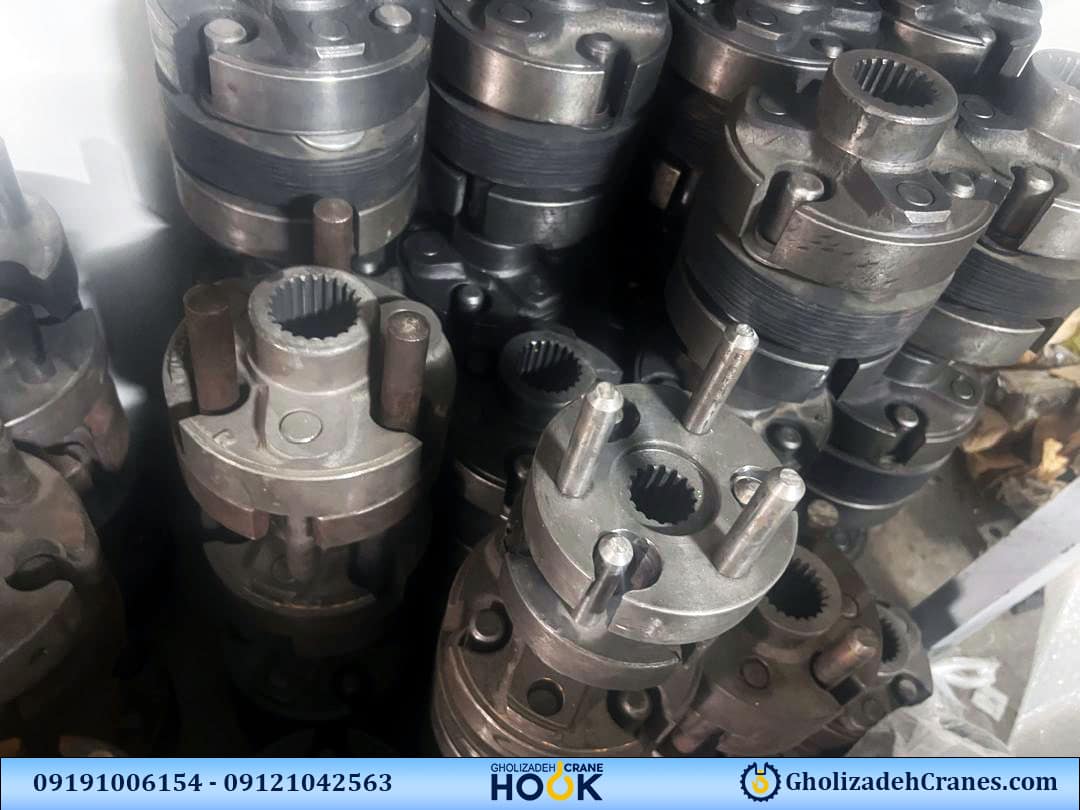

کوپلینگ جرثقیل سقفی دماگ (DEMAG)
برند DEMAG یکی از معتبرترین تولیدکنندگان تجهیزات جرثقیل و سیستمهای انتقال قدرت در جهان است. کوپلینگهای دماگ بهصورت اختصاصی برای کارکردهای سنگین، صنعتی و پیوسته طراحی شدهاند و بهطور کامل با موتور و گیربکسهای دماگ هماهنگ هستند.
ویژگیهای کوپلینگ DEMAG:
- متریال باکیفیت و آلیاژهای مقاوم
- تحمل گشتاورهای بالا و شوکهای شدید
- عملکرد نرم و بدون لرزش
- طول عمر بسیار بالا
- استانداردهای بینالمللی ایمنی
کوپلینگهای دماگ در بسیاری از جرثقیلهای سقفی اروپایی و صنعتی استفاده میشوند.
این کوپلینگها حتی در شرایط سخت محیطی مانند گردوغبار، رطوبت و دمای بالا نیز عملکرد پایداری دارند.
تفاوت کوپلینگ دماگ اصلی و نمونههای غیر اصل
در بازار تجهیزات صنعتی، بهویژه قطعات جرثقیل سقفی، نمونههای غیر اصل و تقلبی کوپلینگ دماگ (DEMAG) وجود دارند که از نظر ظاهر شبیه نمونه اصلی هستند اما کیفیت ساخت، عملکرد و طول عمر بسیار پایینتری دارند. تشخیص تفاوت بین کوپلینگ اصلی و تقلبی برای جلوگیری از آسیب جدی به جرثقیل سقفی بسیار اهمیت دارد.
1.کیفیت مواد و ساخت
کوپلینگ اصلی دماگ:
از آلیاژهای مقاوم و استاندارد ساخته شده
تحمل دما، فشار و شوکهای مکانیکی را دارد
دقت ابعادی بالا برای نصب و عملکرد بدون لرزش
نمونه غیر اصل:
اغلب از فلزات یا پلاستیک با کیفیت پایین ساخته شده
در برابر فشار و ضربه زودتر دچار ترک یا شکست میشود
دقت ساخت پایین باعث لقی و لرزش در سیستم میشود
2.طول عمر و دوام
کوپلینگ اصلی: طول عمر بالا و قابلیت کارکرد مداوم تحت بارهای سنگین و شرایط محیطی سخت.
نمونه غیر اصل: عمر مفید کوتاه، احتمال خرابی سریع و نیاز به تعویض مکرر که باعث افزایش هزینه نگهداری میشود.
3.تحمل گشتاور و شوک
اصلی: قادر به تحمل گشتاور بالا و شوکهای ناگهانی ناشی از باربرداری یا توقف جرثقیل.
غیر اصل: تحمل پایین، احتمال شکست ناگهانی و وارد شدن فشار به موتور، گیربکس و شافتها.
4.هماهنگی با سیستم دماگ
اصلی: طراحی شده برای هماهنگی کامل با موتور، گیربکس و دیگر اجزای OEM دماگ، بدون ایجاد فشار اضافی یا سایش.
غیر اصل: ممکن است ابعاد یا انعطافپذیری صحیح را نداشته باشد و باعث اختلال در عملکرد سیستم، لرزش یا آسیب قطعات دیگر شود.
5.ایمنی
استفاده از کوپلینگ غیر اصل میتواند بهطور مستقیم ایمنی اپراتور و سیستم جرثقیل را تهدید کند، زیرا شکست ناگهانی قطعه در حین کار باعث سقوط بار یا خرابی سیستم میشود.
6.قیمت و ارزش خرید
کوپلینگ اصلی دماگ معمولاً قیمت بالاتری دارد اما با توجه به طول عمر و کاهش هزینههای تعمیر و توقف خط تولید، ارزش اقتصادی بیشتری دارد.نمونههای غیر اصل با قیمت پایینتر ممکن است در کوتاهمدت صرفه اقتصادی به نظر برسند، اما در طولانیمدت باعث افزایش هزینهها و خسارتهای جدی میشوند.
تفاوت اصلی بین کوپلینگ دماگ اصلی و نمونه غیر اصل در کیفیت ساخت، طول عمر، تحمل گشتاور، هماهنگی با سیستم و ایمنی است. برای بهرهبرداری مطمئن از جرثقیل سقفی، خرید کوپلینگ اصلی از نماینده معتبر توصیه میشود تا از خرابی ناگهانی، توقف خط تولید و هزینههای اضافی جلوگیری شود.
نکات مهم در انتخاب کوپلینگ جرثقیل سقفی
انتخاب کوپلینگ مناسب برای جرثقیل سقفی نقش بسیار مهمی در عملکرد پایدار، ایمنی و طول عمر سیستم دارد. کوپلینگ باید با مشخصات فنی جرثقیل، شرایط کاری و نیازهای عملیاتی کاملاً هماهنگ باشد. در ادامه مهمترین نکات برای انتخاب صحیح کوپلینگ را بررسی میکنیم:
1.ظرفیت بار جرثقیل
ظرفیت بار یا تُناژ جرثقیل سقفی مهمترین عامل در تعیین نوع کوپلینگ است.
برای جرثقیلهای سنگین و فوق سنگین: کوپلینگهای دندهای یا هیدرولیکی مناسبتر هستند.
برای جرثقیلهای سبک و متوسط: کوپلینگهای الاستیک یا فکی کفایت میکنند.
انتخاب اشتباه میتواند باعث شکست کوپلینگ و آسیب به گیربکس و موتور شود.
2.میزان گشتاور و سرعت چرخش
گشتاور تولید شده توسط موتور و سرعت چرخش شافت، عامل تعیینکننده نوع و اندازه کوپلینگ است.
کوپلینگ باید قادر باشد گشتاور نامی و گشتاور لحظهای (Shock Torque) را تحمل کند.
سرعت بالا نیازمند کوپلینگهایی با دقت بالاتر و تحمل لرزش بیشتر است.
3.نوع کاربری و شرایط عملیاتی
کارکرد مداوم یا نیمهمداوم: کوپلینگهای با استحکام بالا و تحمل حرارت مناسب لازم است.
استارت و توقف مکرر: کوپلینگهای الاستیک یا جذب ضربه توصیه میشوند.
بارهای ضربهای یا شوکهای ناگهانی: کوپلینگ هیدرولیکی یا دندهای مناسبتر است.
4.جبران ناهمراستایی شافتها
همراستا بودن کامل شافتها همیشه امکانپذیر نیست. کوپلینگ باید قابلیت جبران انواع ناهمراستایی زاویهای، محوری و شعاعی را داشته باشد تا فشار اضافی به موتور و گیربکس وارد نشود.
5.شرایط محیطی
محیط کاری جرثقیل سقفی روی انتخاب کوپلینگ تأثیر دارد:
- دما: کوپلینگ باید در دمای محیط کار مقاوم باشد.
- رطوبت و گردوغبار: کوپلینگهای مقاوم به خوردگی و با آببندی مناسب انتخاب شوند.
- مواد شیمیایی یا روغنها: برخی کوپلینگها نیاز به مقاومت شیمیایی دارند.
6.برند و استاندارد ساخت
انتخاب کوپلینگ از برند معتبر مانند DEMAG اهمیت زیادی دارد:
- دقت ساخت بالا
- عمر مفید طولانی
- تحمل بار و گشتاور واقعی
- مطابقت با استانداردهای بینالمللی
کوپلینگهای غیر اصل ممکن است در ظاهر شبیه نمونه اصلی باشند اما عملکرد و دوام بسیار پایین دارند.
7.هزینه و نگهداری
کوپلینگهای باکیفیت ممکن است قیمت بالاتری داشته باشند، اما هزینه نگهداری و تعمیرات را کاهش میدهند.
بررسی آسانی نصب، تعویض و دسترسی به قطعات یدکی نیز در انتخاب مؤثر است.
قیمت کوپلینگ جرثقیل سقفی
قیمت کوپلینگ جرثقیل سقفی به عوامل متعددی بستگی دارد:
- نوع کوپلینگ
- سایز و ظرفیت
- برند
- اصلی یا طرح بودن
برای دریافت قیمت دقیق، معمولاً نیاز به بررسی مشخصات فنی جرثقیل وجود دارد.
کوپلینگ جرثقیل سقفی یکی از اجزای کلیدی در سیستم انتقال قدرت جرثقیلهای صنعتی است. انتخاب صحیح این قطعه، بهویژه کوپلینگهای باکیفیت برند DEMAG، نقش مستقیمی در ایمنی، بهرهوری و کاهش هزینههای نگهداری دارد.
