در مهندسی سیستمهای باربرداری صنعتی، اگر پل جرثقیل را به عنوان “بدنه” در نظر بگیریم، چرخهای جرثقیل (Crane Wheels) نقش “مفاصل و اتصالات حرکتی” را ایفا میکنند. هر حرکت طولی یا عرضی که یک جرثقیل سقفی انجام میدهد، مستقیماً از طریق این قطعات کوچک اما فوقسنگین، به ریلهای سازه منتقل میشود.
بسیاری از مدیران پروژهها و تکنسینهای نگهداری، چرخها را صرفاً دو قطعه گرد فلزی میبینند؛ اما از منظر مهندسی، چرخ جرثقیل یک قطعه هیدرومکانیکی-استاتیکی است که باید در برابر تنشهای بسیار بالا، شوکهای دینامیکی و سایش مداومی که بر اثر اصطکاک با ریل ایجاد میشود، مقاومت کند. در این مقاله مرجع از وبلاگ جرثقیل قلیزاده، ما به کالبدشکافی دقیق این قطعه حیاتی میپردازیم تا شما با دانشی دقیق، بهینهترین انتخاب را برای سیستمهای خود داشته باشید.
۱. فیزیک و مکانیک چرخ؛ درک استرسهای تماسی (Contact Stress)
چرخ جرثقیل سقفی در محیطی کار میکند که به آن “تنش تماسی هرتزی” (Hertzian Contact Stress) میگوییم. برخلاف چرخی که روی آسفالت حرکت میکند، چرخ جرثقیل روی یک ریل فولادی متمرکز حرکت میکند. این یعنی تمام وزن بار، پل و کالسکه، بر روی یک سطح تماس بسیار باریک متمرکز میشود.
اگر طراحی چرخ از نظر هندسی (شعاع چرخ و پهنای سطح تماس) با سختی ریل همخوانی نداشته باشد، پدیدهای به نام “تغییر شکل پلاستیک” رخ میدهد. در این حالت، فولاد چرخ یا ریل در محل تماس، تحت فشار بیش از حد تسلیم شده و تغییر شکل دائمی پیدا میکند. محاسبات ما در جرثقیل قلیزاده برای تعیین ابعاد چرخ، دقیقاً بر پایه نسبت بین “حداکثر بار چرخ” (Wheel Load) و “قطر چرخ” انجام میشود تا از این تنشهای مخرب جلوگیری شود.
۲. متالورژی و مهندسی مواد؛ چرا نوع فولاد حیاتی است؟
چرخ جرثقیل باید دو ویژگی متضاد را همزمان داشته باشد:
- سطح سخت (Hardened Case): برای مقاومت در برابر سایش (Wear) و خراشیدگی.
- هسته چقرمه (Tough Core): برای مقاومت در برابر ضربه (Impact) و جلوگیری از شکستن ناگهانی.
برای دستیابی به این ترکیب، ما از فرآیندهای عملیات حرارتی پیشرفته استفاده میکنیم:

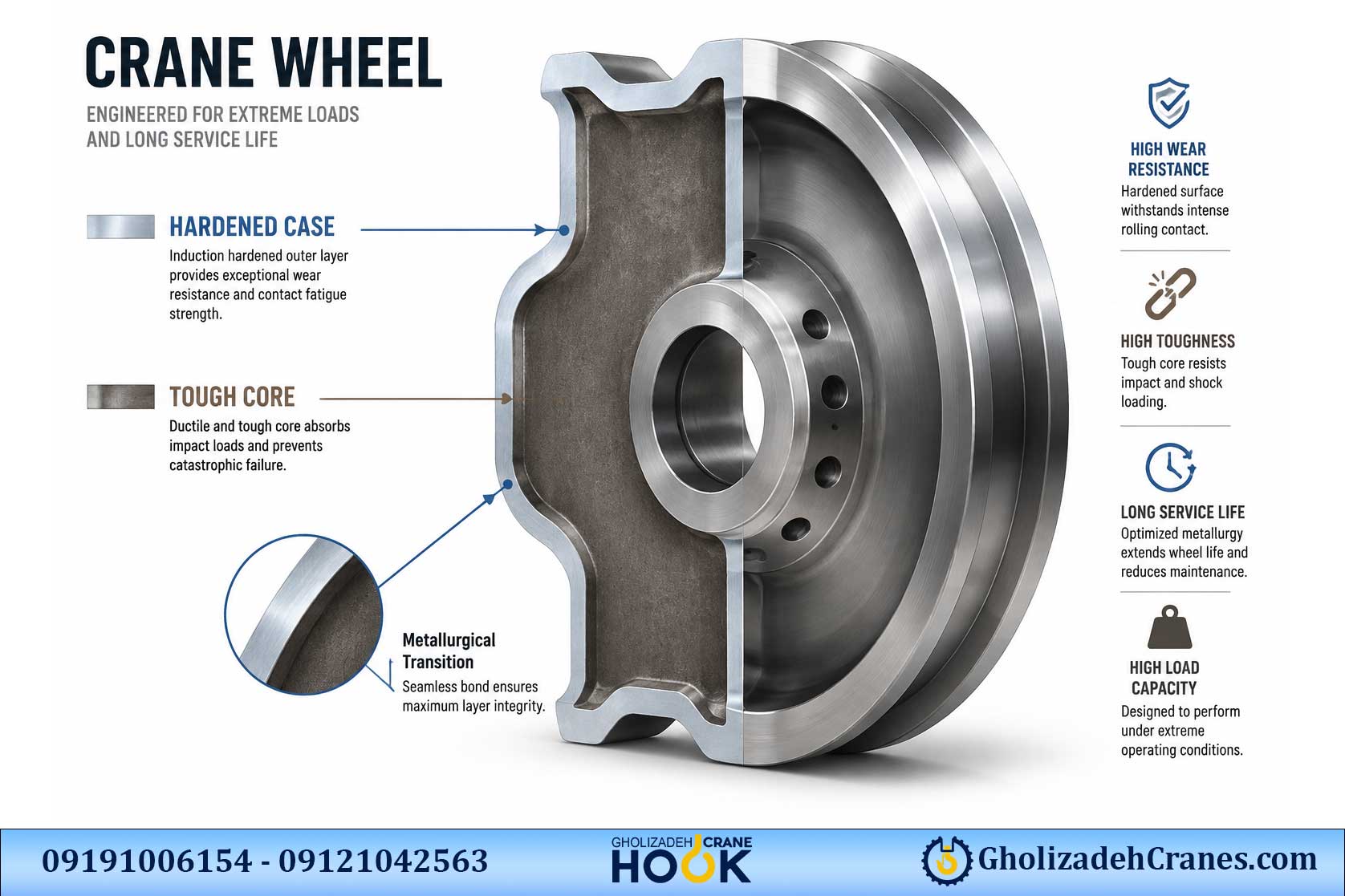

- سختکاری القایی (Induction Hardening): این روش باعث میشود لایه بیرونی چرخ (تا عمق مشخصی که زیر بار است) به سختی بسیار بالا (معمولاً ۵۰ تا ۵۵ راکول C) برسد، در حالی که هسته مرکزی چرخ نرم و انعطافپذیر باقی میماند. این انعطافپذیری باعث میشود اگر بار ضربهای شدیدی وارد شد، چرخ نشکند.
- فولادهای آلیاژی: استفاده از آلیاژهایی مانند فولاد ۴۲CrMo4 (یا استاندارد معادل AISI 4140) به دلیل قابلیت عملیات حرارتی عالی، بهترین گزینه برای محیطهای صنعتی سنگین است.
۳. انواع پروفیل چرخ و طراحی هندسی
هندسه چرخ تنها به شکل ظاهری آن مربوط نمیشود، بلکه عامل اصلی پایداری جرثقیل است:
- چرخهای دارای لبه (Flanged Wheels):
- تکلبه (Single Flange): معمولاً برای کالسکههای سبک یا مواردی که محدودیت فضا وجود دارد.
- دولبه (Double Flange): استاندارد طلایی برای اکثر جرثقیلهای سقفی صنعتی. این لبهها مانند “ریلگیر” عمل کرده و اجازه نمیدهند جرثقیل به دلیل تغییرات جزئی در فاصله ریلها یا بارهای جانبی، از مسیر خارج شود.
- چرخهای بدون لبه (Flangeless Wheels): این چرخها در سیستمهای بسیار پیشرفته با “چرخهای راهنمای جانبی” (Side Guide Rollers) استفاده میشوند. مزیت آنها حذف اصطکاک جانبی بین لبه چرخ و کناره ریل است که باعث میشود جرثقیل بسیار نرمتر حرکت کند.
۴. تحلیل تخصصی علل شکست (Failure Analysis)
در طول سالها فعالیت در تعمیر و نگهداری جرثقیلهای سقفی، بیشترین خرابیهایی که در چرخها مشاهده کردهایم به شرح زیر است:
الف) خستگی سطحی (Spalling & Flaking)
وقتی تنش تماسی از حد تحمل ماده بیشتر شود، لایه سختشده روی چرخ شروع به کنده شدن میکند. این فرآیند ابتدا با ترکهای میکروسکوپی شروع شده و در نهایت باعث جدا شدن قطعات فلزی از سطح چرخ میشود. این وضعیت یعنی عمر مفید چرخ تمام شده و ادامه کار با آن میتواند ریل را نیز نابود کند.
ب) پدیده “بالا رفتن از لبه” (Flange Climbing)
این مشکل زمانی رخ میدهد که جرثقیل به صورت “مورب” (Skewing) حرکت میکند. یعنی یک سمت کلگی جلوتر از سمت دیگر است. این اتفاق باعث میشود لبه چرخ با فشار زیاد به کناره ریل کوبیده شود. نتیجه این امر، سایش شدید لبه چرخ و احتمال خروج از ریل است.
راه حل: بررسی تنظیمات موتورهای گیربکس، بررسی ترمزها و همراستاسازی مجدد ریلها.
ج) تخت شدن (Flat Spots)
این عیب ناشی از ترمزهای ناگهانی یا قفل شدن ناگهانی گیربکس است که باعث میشود چرخ بدون چرخش، روی ریل کشیده شود. این نقطه تخت، مانند یک چکش در هر دور چرخش به ریل ضربه میزند و باعث لرزش شدید کل سوله میشود.
۵. راهنمای بازرسی فنی و تستهای دورهای (NDT)
برای اینکه از خرابیهای ناگهانی جلوگیری کنید، تیم فنی ما پیشنهاد میکند بازرسی چرخها را در چکلیست ماهیانه خود قرار دهید:
- اندازهگیری قطر چرخ: قطر تمام چرخها باید یکسان باشد. اختلاف قطر حتی به اندازه ۲ میلیمتر میتواند باعث انحراف جرثقیل (Skewing) شود.
- تست غیرمخرب (NDT): برای چرخهای سنگین، سالیانه از تست مایع نافذ (PT) یا ذرات مغناطیسی (MT) برای تشخیص ترکهای ریز سطحی استفاده کنید.
- بازرسی پروفیل لبهها: اگر ضخامت لبه چرخ به کمتر از حد استاندارد رسیده باشد، باید فوراً تعویض شود.
- بررسی یاتاقانها: لقی بیش از حد در محور چرخ (Axle Play) نشانه خرابی بیرینگهاست که باعث میشود چرخ تحت فشار غیرمتعارف قرار بگیرد.
۶. انتخاب چرخ؛ بهینهسازی هزینه و عملکرد
بسیاری از مشتریان سوال میکنند: “آیا همیشه باید بهترین و گرانترین چرخ را بخریم؟”
پاسخ این است: خیر. انتخاب باید مبتنی بر کلاس کاری (FEM Duty Class) باشد.
- برای یک کارگاه کوچک با استفاده کم (مانند تعمیرگاه خودرو)، چرخهای ریختهگری معمولی با عملیات حرارتی سطحی پاسخگو هستند.
- برای یک کارخانه فولاد یا محیطهای ۲۴/۷، استفاده از چرخهای فورج (Forged) با سختکاری عمیق القایی الزامی است، حتی اگر قیمت اولیه بالاتری داشته باشند. کاهش زمان توقف خط تولید (Downtime)، هزینه اولیه بیشتر چرخ را در کمتر از ۶ ماه جبران میکند.
مشاورهای برای صنعتگران
چرخ جرثقیل سقفی شاید در نگاه اول یک قطعه مکانیکی ساده باشد، اما در حقیقت، ضامن پایداری و ایمنی کل سیستم انتقال بار شماست. خرابی چرخ، خرابی ریل را به دنبال دارد و خرابی ریل، به سازه سوله آسیب میزند. یک زنجیره هزینهزا که تنها با انتخاب صحیح و نگهداری پیشگیرانه قابل پیشگیری است.
ما در جرثقیل قلیزاده، نه تنها قطعات باکیفیت و استاندارد را تامین میکنیم، بلکه با آنالیز محیط کاری شما، پیشنهاد میکنیم که کدام متریال و کدام پروفیل برای سالن شما “بهینه” است. ما معتقدیم فروش، تازه شروع تعهد ما به ایمنی شماست.
آیا در مورد سایش غیرطبیعی چرخهای خود نگران هستید یا قصد نوسازی سیستم حرکت جرثقیل را دارید؟
برای دریافت مشاوره تخصصی و بازدید حضوری از سایت شما، کافیست با کارشناسان فنی ما تماس بگیرید. ما آمادهایم تا چالشهای حرکتی جرثقیل شما را به صورت ریشهای حل کنیم.
جدول مقایسهای سریع برای انتخاب نوع چرخ
| ویژگی | چرخ فولادی (سختکاری شده) | چرخ با روکش پلیورتان |
|---|---|---|
| ظرفیت باربری | بسیار بالا | متوسط |
| نویز و ارتعاش | نسبتاً بالا | بسیار کم (بیصدا) |
| مقاومت به سایش | عالی | متوسط |
| نیاز به روغنکاری | دارد | ندارد |
| کاربرد اصلی | صنایع سنگین، فولاد، بنادر | صنایع غذایی، دارویی، محیطهای تمیز |
| دما | مقاوم تا دمای بالا | حساس به گرما |
سوالات متداول
۱. عمر مفید یک چرخ جرثقیل چقدر است؟
عمر چرخ مستقیماً به کلاس کاری (Duty Class) و میزان استفاده وابسته است. در شرایط استاندارد، بین ۵ تا ۱۰ سال متغیر است، اما در صنایع سنگین ممکن است نیاز به بازرسیهای سالانه دقیقتر باشد.
۲. چگونه بفهمیم زمان تعویض چرخ فرا رسیده است؟
وجود شیارهای عمیق، ترکهای مویی، سایش بیش از حد لبهها (Flange)، یا ایجاد صدای ناهنجار و لرزش شدید هنگام حرکت، همگی علائم حیاتی هستند که نشان میدهند باید چرخ را تعویض کنید.
۳. آیا میتوان چرخهای قدیمی را بازسازی (ماشینکاری) کرد؟
بله، در صورتی که عمق سختکاری (Case Depth) هنوز باقی مانده باشد، میتوان با ماشینکاری مجدد، سطح آن را صاف کرد. اما اگر عملیات حرارتی از بین رفته باشد، بازسازی تنها راه حل موقت است و چرخ به سرعت دوباره خراب میشود.
