پوسته یاتاقان جرثقیلهای صنعتی
Bearing Housing
در سیستمهای حرکتی و مکانیسمهای بالابری انواع جرثقیل سقفی، دروازهای و وینچهای صنعتی، انتقال نیروی چرخشی و تحمل بارهای شعاعی و محوری سنگین بر عهده محورها (شفتها) است. در این میان، پوسته یاتاقان (Bearing Housing) نقش تکیهگاه اصلی و محافظت از بلبرینگها و رولربارینگها را ایفا میکند.
انتخاب صحیح و باکیفیت پوسته یاتاقان نه تنها طول عمر تجهیزات حرکتی جرثقیل را افزایش میدهد، بلکه از توقفهای ناگهانی خطوط تولید و هزینههای هنگفت تعمیرات جلوگیری مینماید. در این مقاله به بررسی تخصصی انواع پوسته یاتاقان، ویژگیهای فنی و نکات مهم در خرید آنها میپردازیم.
🌍 برندهای معتبر قابل ارائه
ما به عنوان واردکننده مستقیم تجهیزات اورجینال اروپایی، مجموعهای از بهترین برندهای بینالمللی را در اختیار مشتریان قرار میدهیم.
اصالت
واردات مستقیم برندهای DEMAG، STAHL، ABUS
ضمانت
ارائهی ۱۰ سال گارانتی اصالت و عملکرد فنی کلیه محصولات
کیفیت
استاندارد جهانی، تضمین کیفیت و عملکرد پایدار
تجربه
سه دهه سابقه، تخصص و عملکرد مطمئن در صنعت
🏗️کاربرد پوسته یاتاقان جرثقیل :
پوسته یاتاقان محفظهای چدنی یا فولادی است که بلبرینگ یا رولربارینگ درون آن قرار میگیرد. این قطعه علاوه بر نگه داشتن بلبرینگ در موقعیت دقیق هندسی، وظایف زیر را بر عهده دارد:
- تحمل فشار و بارهای سنگین: انتقال بارهای متناوب شعاعی و محوری ناشی از بلند کردن بار توسط جرثقیل به بدنه سازه.
- محافظت در برابر آلودگی: جلوگیری از ورود گردوغبار، برادههای فلزی و رطوبت محیطهای کارگاهی به داخل گریس یا روغن روانکار.
- تسهیل روانکاری: ایجاد محفظهای استاندارد برای نگهداری روانکار (گریس یا روغن) جهت کاهش اصطکاک و حرارت.
انواع پوسته یاتاقانها در صنعت جرثقیلسازی :

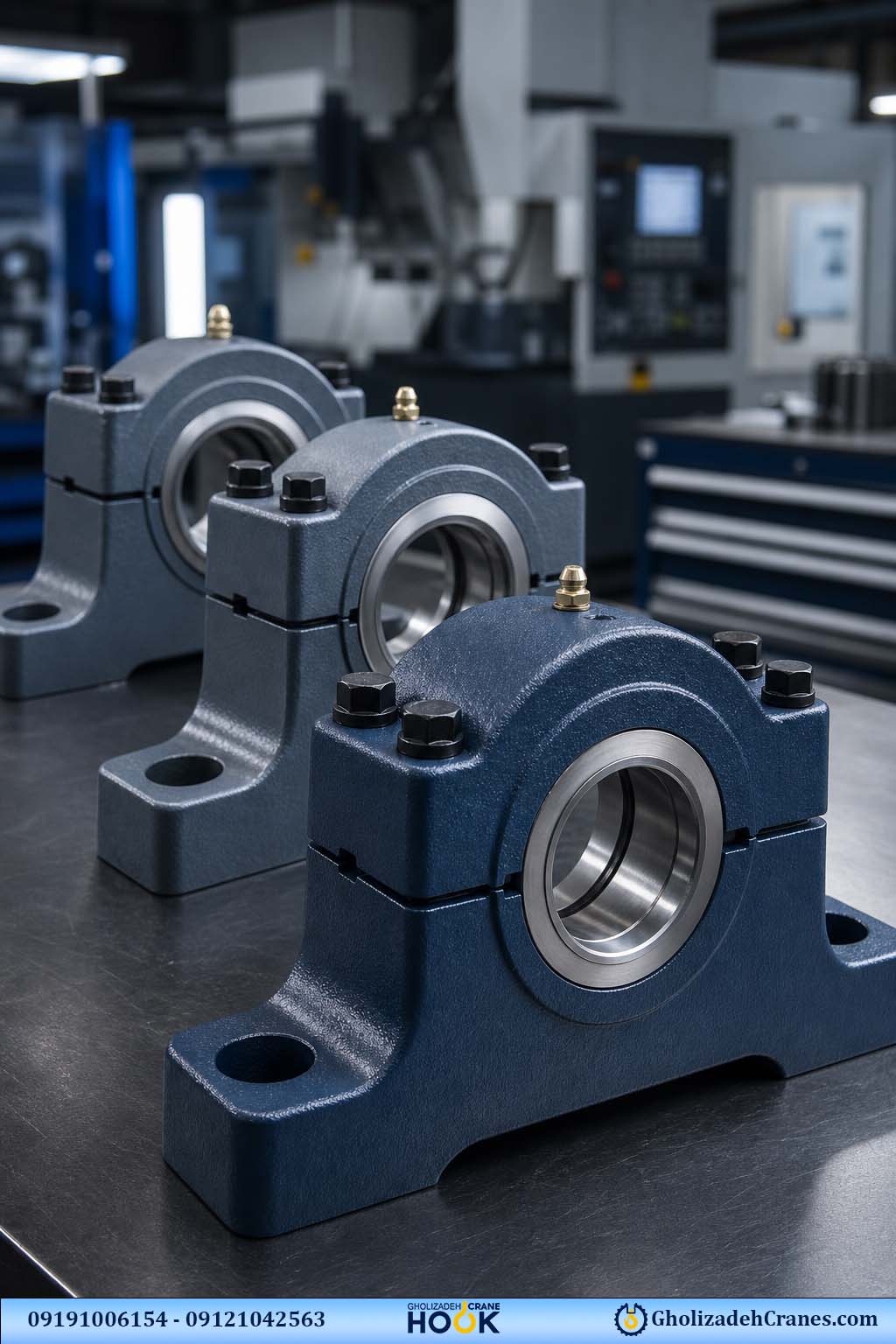

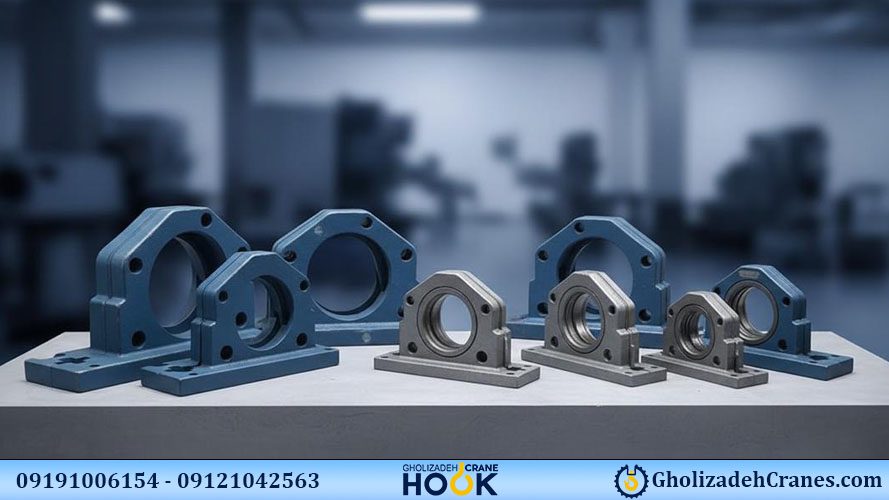

۱. پوسته یاتاقان سری SN و SNL (Plummer Block)
این سری از شناختهشدهترین و پرکاربردترین پوستههای یاتاقان در درامها و چرخهای جرثقیل هستند.
- ویژگیها: طراحی دو تکه پایه بلند، جنس چدن خاکستری یا چدن نشکن (دکتیل)، قابلیت نصب بلبرینگهای خودتنظیم و رولربارینگهای بشکهای.

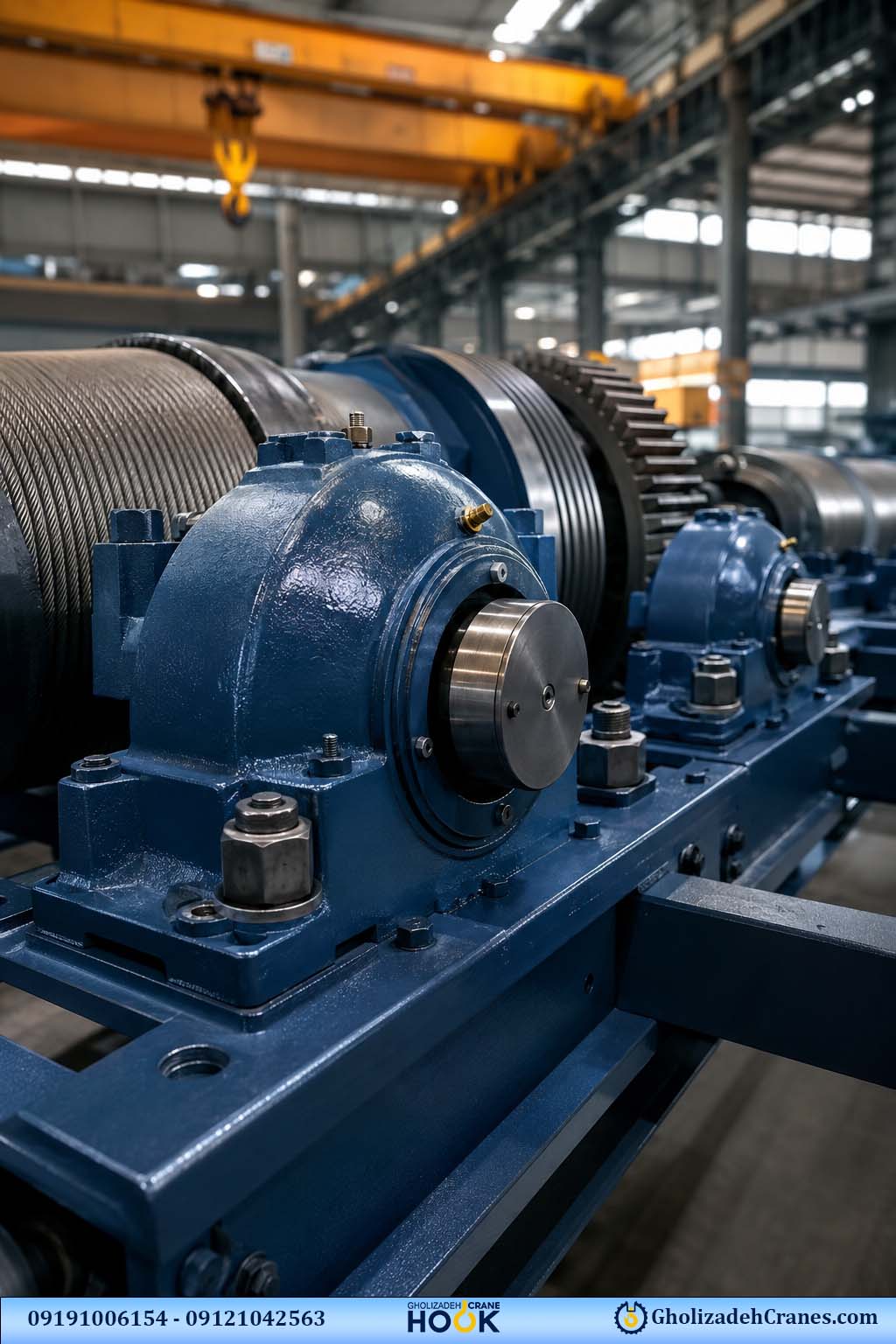

- کاربرد: درامهای سیمبکسل جرثقیل، گیربکسها و محورهای حرکتی طولی و عرضی.
۲. پوسته یاتاقان سری SD (Heavy Duty)
برای شفتهای با قطر بزرگتر و شرایط کاری بسیار سنگین طراحی شدهاند.
- ویژگیها: بدنه بسیار مقاوم، پیچهای متصلکننده تقویتشده و قابلیت تحمل بارهای ضربهای بالا.
- کاربرد: جرثقیلهای سنگین ذوبآهن، صنایع فولاد و مگاماشینها.
۳. پوسته یاتاقانهای اختصاصی و ماشینکاریشده
در برخی مدلهای اختصاصی وینچها و قلابهای جرثقیل، از پوستههای سفارشی با ابعاد ویژه جهت انطباق کامل با شاسی جرثقیل استفاده میشود.

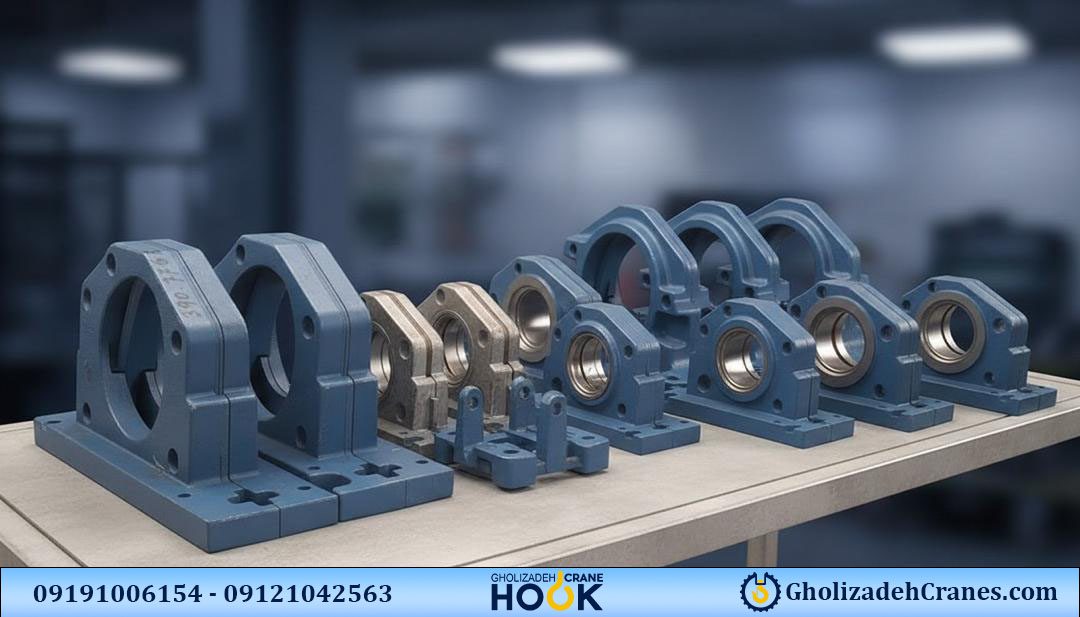

مشخصات فنی و جنس بدنه پوسته یاتاقانها:
جنس بدنه پوسته یاتاقان تأثیر مستقیمی بر مقاومت آن در برابر شکستگی و خستگی فلز دارد:
- چدن خاکستری (Cast Iron – GG20/GG25): مناسب برای کاربردهای استاندارد صنعتی با جذب ارتعاش بالا.
- چدن نشکن / دکتیل (Ductile Iron – GGG40/GGG50): دارای مقاومت به ضربه و کشش بسیار بالاتر، مناسب برای جرثقیلهای سنگین.
- فولاد ریختگی (Cast Steel): برای محیطهایی با بارهای ضربهای بسیار شدید یا دمای کاری بسیار پایین/بالا.
مشخصات فنی و جنس بدنه پوسته یاتاقانها:
جنس بدنه پوسته یاتاقان تأثیر مستقیمی بر مقاومت آن در برابر شکستگی و خستگی فلز دارد:
- چدن خاکستری (Cast Iron – GG20/GG25): مناسب برای کاربردهای استاندارد صنعتی با جذب ارتعاش بالا.
- چدن نشکن / دکتیل (Ductile Iron – GGG40/GGG50): دارای مقاومت به ضربه و کشش بسیار بالاتر، مناسب برای جرثقیلهای سنگین.
- فولاد ریختگی (Cast Steel): برای محیطهایی با بارهای ضربهای بسیار شدید یا دمای کاری بسیار پایین/بالا.
مشخصات فنی و جنس بدنه پوسته یاتاقانها:
جنس بدنه پوسته یاتاقان تأثیر مستقیمی بر مقاومت آن در برابر شکستگی و خستگی فلز دارد:
- چدن خاکستری (Cast Iron – GG20/GG25): مناسب برای کاربردهای استاندارد صنعتی با جذب ارتعاش بالا.
- چدن نشکن / دکتیل (Ductile Iron – GGG40/GGG50): دارای مقاومت به ضربه و کشش بسیار بالاتر، مناسب برای جرثقیلهای سنگین.
- فولاد ریختگی (Cast Steel): برای محیطهایی با بارهای ضربهای بسیار شدید یا دمای کاری بسیار پایین/بالا.
نکات کلیدی در انتخاب و خرید پوسته یاتاقان برای جرثقیل
هنگام خرید یا سفارش پوسته یاتاقان برای سازههای جرثقیل، حتماً به موارد زیر توجه داشته باشید:
- قطر شفت و سایز بلبرینگ: کد پوسته باید کاملاً با شماره بلبرینگ و قطر محور (مثلاً سری ۵۰۰ برای بلبرینگهای با سوراخ مخروطی یا استوانهای) منطبق باشد.
- نوع سیستم آببندی (Sealing): استفاده از کاسهنمدها، پکینگهای نمدی یا آببندهای لابیرنتی متناسب با میزان گردوغبار محیط کارگاه.
- کیفیت ماشینکاری و ماشینکاری جای بلبرینگ: عدم دقت در ماشینکاری نشیمنگاه بلبرینگ باعث داغ کردن سریع، ایجاد صدا و خرد شدن پیش از موعد بلبرینگ میشود.
- ابعاد جای پیچهای پایه: منطبق بودن فاصله سوراخهای پایه (Bolt Hole Centers) با شاسی برای نصب آسان.
🛡️ ضمانت اصالت و خدمات پس از فروش
مجموعه جرثقیل قلیزاده با سالها تجربه تخصصی در زمینه طراحی، ساخت، تامین قطعات و بازسازی انواع جرثقیلهای صنعتی (سقفی، دروازهای، بازویی و وینچهای سنگین)، بهترین تجهیزات و قطعات یدکی استاندارد را به مشتریان خود ارائه میدهد.
⚡ چرا ما را انتخاب کنید؟
- تضمین کیفیت و اصالت متریال: ارائه انواع پوسته یاتاقان چدنی و فولادی استاندارد با ماشینکاری دقیق CNC.
- تامین تخصصی سایزهای کمیاب: تامین سریهای سفارشی در کوتاه ترین زمان.
- مشاوره فنی مهندسی: بررسی شرایط کاری جرثقیل شما و پیشنهاد بهترین ترکیب بلبرینگ و پوسته توسط کارشناسان مجرب.
